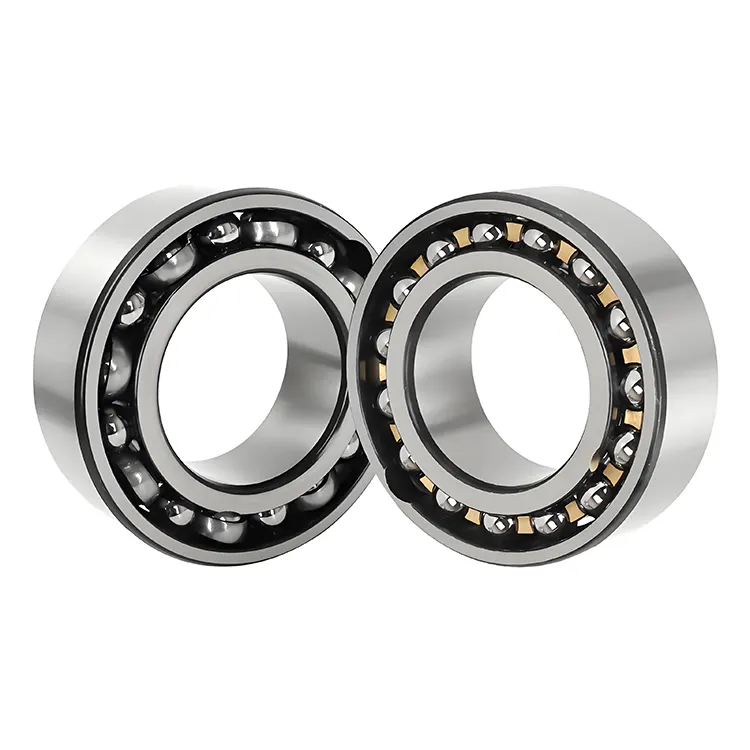

تتكون محامل كرة الأخدود العميقة ذات الصف المزدوج التي تنتجها Komel من حلقة داخلية ، وحلقة خارجية ، وصفين من الكرات الفولاذية وأقفاص نايلون. ليس لديهم فجوات كرة وبنية مضغوطة. تحتوي محامل كرة الأخدود العميقة على صفنا المزدوج على سعة حمولة شعاعية قوية: تبلغ سعة الحمل الشعاعي حوالي 1.62 ضعفًا من محمل كرة الأخدود العميق من الواحد من نفس الحجم ، وهو مناسب لسيناريوهات التحميل العالي. يمكن أن يصمد أمام الأحمال المحورية في كلا الاتجاهين ، لكن الحمل المحوري النقي لا يتجاوز 0.5 أضعاف الحمل الثابت المقنن (أي 0.5CO) ، وإلا فإن الحياة ستقل إلى حد كبير. الخطأ الزاوي المسموح به بين الحلقات الداخلية والخارجية هو دقيقتين قوس فقط ، مما سيؤدي إلى ضوضاء وزيادة التآكل وقلق الحياة.
|
رقم النموذج |
قطر داخلي |
القطر الخارجي |
عرض |
|
4200 ATN9 |
10 |
30 |
14 |
|
4201 ATN9 |
12 |
32 |
14 |
|
4202 ATN9 |
15 |
35 |
14 |
|
4203 ATN9 |
17 |
40 |
16 |
|
4204 ATN9 |
20 |
47 |
18 |
|
4205 ATN9 |
25 |
52 |
18 |
|
4206 ATN9 |
30 |
62 |
20 |
|
4207 ATN9 |
35 |
72 |
23 |
|
4208 ATN9 |
40 |
80 |
23 |
|
4209 ATN9 |
45 |
85 |
23 |
|
4210 ATN9 |
50 |
90 |
23 |
|
4211 ATN9 |
55 |
100 |
25 |
|
4212 ATN9 |
60 |
110 |
28 |
|
4213 ATN9 |
65 |
120 |
31 |
|
4214 ATN9 |
70 |
125 |
31 |
|
4215 ATN9 |
75 |
130 |
31 |
|
4216 ATN9 |
80 |
140 |
33 |
|
4217 ATN9 |
85 |
150 |
36 |
|
4218 ATN9 |
90 |
160 |
40 |
|
4220 ATN9 |
100 |
180 |
46 |
|
4301 ATN9 |
12 |
37 |
17 |
|
4302 ATN9 |
15 |
42 |
17 |
|
4303 ATN9 |
17 |
47 |
19 |
|
4304 ATN9 |
20 |
52 |
21 |
|
4305 ATN9 |
25 |
62 |
24 |
|
4306 ATN9 |
30 |
72 |
27 |
|
4307 ATN9 |
35 |
80 |
31 |
|
4308 ATN9 |
40 |
90 |
33 |
|
4309 ATN9 |
45 |
100 |
36 |
|
4310 ATN9 |
50 |
110 |
40 |
|
4311 ATN9 |
55 |
120 |
43 |
|
4312 ATN9 |
60 |
130 |
46 |
|
4313 ATN9 |
65 |
140 |
48 |
|
4314 ATN9 |
70 |
150 |
51 |
|
4315 ATN9 |
75 |
160 |
55 |
|
لاحقة |
معنى |
مثال |
|
Z |
غطاء غبار لوحة الصلب المفرد (عدم الاتصال ، حماية معتدلة الغبار) |
6203-Z |
|
2z |
أغطية غبار الصلب المزدوج |
6008-2z |
|
RZ |
ختم مطاطي واحد منخفض المحتم |
6205-RZ |
|
2RZ |
أختام مطاطية مزدوجة منخفضة |
6302-2RZ |
|
RSL |
ختم واحد منخفض الاحتكاك (تصميم SKF ، لمحامل الحجم الصغير) |
6004-RSL |
|
2RSL |
أختام مزدوجة منخفضة الاحتكاك |
6206-2RSL |
|
RSH |
ختم مطاطي من نوع التلامس (احتكاك أعلى ، حماية ممتازة) |
6303-RSH |
|
2RSH |
أختام مطاطية من نوع التلامس المزدوج |
6207-2RSH |
|
لاحقة |
معنى |
مثال |
|
C0 |
التخليص الطبيعي (الافتراضي ، تم حذفه) |
6200 |
|
C2 |
التخليص أصغر من الطبقة العادية |
6305-C2 |
|
C3 |
التخليص أكبر من الطبقة العادية |
6008-C3 |
|
C4 |
التخليص أكبر من فئة C3 |
6210-C4 |
|
C5 |
الحد الأقصى للتخليص |
6312-C5 |
|
لاحقة |
معنى |
مثال |
|
P0 |
الدقة الطبيعية (الافتراضي ، تم حذفها) |
6203 |
|
P6 |
دقة أعلى من P0 (ISO Class 6) |
6006-P6 |
|
P5 |
دقة عالية (ISO Class 5) |
6204-P5 |
|
P4 |
دقة عالية للغاية (ISO Class 4 ، للمعدات الدقيقة) |
6302-P4 |
|
لاحقة |
معنى |
مثال |
|
M |
قفص صلب نحاسي (موجه الكرة) |
6205 م |
|
السل |
قفص أنبوب مغلور الفينول (موجه الدائري الداخلي) |
6303 TB |
|
L |
قفص سبيكة خفيف |
6007 لتر |
|
لاحقة |
معنى |
مثال |
|
N |
الحلقة الخارجية مع تحديد موقع الأخدود |
6206-N |
|
ن |
الحلقة الخارجية مع تحديد موقع الأخدود + حلقة الاحتفاظ |
6304-NR |
|
Znr |
غطاء الغبار المفرد + حلقة خارج موقع الأخدود + حلقة الاحتفاظ |
6208-ZNR |
|
لاحقة |
معنى |
مثال |
|
S0 |
درجة حرارة عالية (مقاومة لـ 150 ℃) |
6210-S0 |
|
S1 |
مقاومة إلى 200 ℃ |
6305-S1 |
|
VA208 |
تحمل درجة حرارة عالية (قفص الجرافيت + فوسفات المنجنيز) |
6211-2Z/VA208 |
المعدات الصناعية: مغزل الأدوات الآلية ، المخفضات ، مضخات المياه ، مضخات الزيت.
الأجهزة المنزلية: المحركات ، الضواغط.
النقل: عجلات الدراجات النارية ، أنظمة تكييف الهواء للسيارات.
الآلات الدقيقة: أدوات عالية الدقة ، آلات النسيج.
