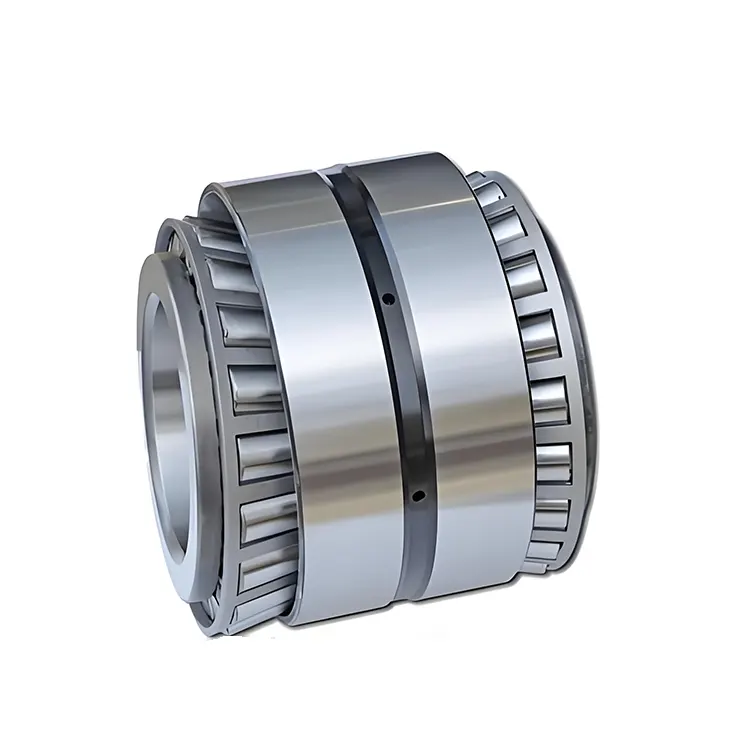

محمل أسطوانة تفتق مزدوج الصفوف

حشيات جرح دوامة عالية الأداء في صف تصنيعها Komel ، بما في ذلك الحلقات المستمرة. تتكون الحلقة الخارجية من حلقتين خارجين ، والوجوه الأصغر للحلقات الخارجية قريبة من بعضها البعض ، وهناك حلقة فاصل في الوسط. العناصر المتداول هي محامل أسطوانة مرتبة بين السباقات المقابلة للحلقات الداخلية والخارجية. السياج يفصل السيارات والمساحات المتساوية. عادةً ما يتم استخدام لوحات لافتات الصلب ، ولكن يتم أيضًا استخدام أشرطة الصلب أيضًا. هذه المحامل لها سعة حمولة عالية ، وإزالة مضمونة ، ودقة دورانية عالية وسرعة دوران محدودة. تستخدم محامل الأسطوانة المزدوجة في Komel على نطاق واسع في تصنيع السيارات ، وصناعة أدوات الآلات ، وآلات البناء ، والآلات المعدنية وغيرها من الصناعات.

المعلمة (المواصفات)

اللواحق

· E: التصميم المعزز ، مما يعني عمومًا أن أبعاد بكرات المحمل ومراكز السباق تزداد لتحسين حمولة المحمل - القدرة الاستيعابية. على سبيل المثال ، في بعض سيناريوهات تطبيق الحمل الثقيلة ، يمكن أن يؤدي استخدام محامل الأسطوانة المدببة المقواة إلى تحمل الأحمال الشعاعية والمحورية الكبيرة.

· J: تم تجهيز الحلقة الداخلية بثقوب زيت وأخاديد الزيت للتزييت. يسهل هذا التصميم حقن زيت التشحيم في المحمل ، مما يضمن تزييت جيد أثناء التشغيل العالي أو الثقيل - الحمل وتقليل التآكل وتوليد الحرارة.

· JR: تم تجهيز الحلقة الخارجية بثقوب الزيت وأخاديد الزيت ، تهدف أيضًا إلى تحسين ظروف تزييت المحمل.

· n: تحتوي الحلقة الخارجية على أخدود لتثبيت حلقة Snap - والتي يمكن أن تحقق وضعًا محوريًا للمحمل ومنع المحمل من التحرك محوريًا على العمود.

· NR: الخاتم الخارجي يحتوي على أخدود - ويأتي مع حلقة مبكرة. بالمقارنة مع المحامل ذات الأخدود المفاجئة فقط ، فإن هذا التكوين أكثر ودية للمستخدم. يمكن إكمال تحديد المواقع المحورية مباشرة بعد تثبيت الحلقة المفاجئة.

· P2: أعلى مستوى من الدقة الأبعاد ودقة الدوران ، مناسبة لسيناريوهات التطبيق مع متطلبات دقة عالية للغاية ، مثل مغزل أدوات الجهاز الدقيق.

· P4: فئة عالية الدقة ، مع دقة الثانية فقط إلى فئة P2. يتم استخدامه بشكل شائع في بعض المعدات الميكانيكية ذات السرعة العالية والعالية ، مثل المحركات Aero وآلات طحن عالية السرعة.

· P5: فئة شائعة عالية الدقة ، والتي يمكن أن تلبي متطلبات معظم المعدات الصناعية مع بعض المتطلبات الدقيقة ، مثل أدوات آلة CNC وآلات النسيج.

p6: الدقة أقل من فئة P5 ولكنها أعلى من الفئة العادية (يشار إلى الفئة العادية بدون لاحقة). يمكن استخدامه في الآلات مع متطلبات الدقة العامة ، مثل الآلات الزراعية وأدوات الآلة العامة.

· C1: التخليص أصغر من الخلوص الطبيعي ، ومناسبة للمناسبات التي تتطلب دقة عالية وانخفاض الاهتزاز ، مثل الأدوات الدقيقة والمعدات البصرية.

· C2: التخليص أصغر من الخلوص الطبيعي ولكنه أكبر من فئة C1. يستخدم عادة في بعض الآلات الدقيقة مع متطلبات معينة للتخليص.

C0: الخلوص الطبيعي ، وهو فئة التخليص الأكثر شيوعًا وهي مناسبة لمعظم المعدات الميكانيكية في ظل ظروف العمل العامة.

· C3: الخلوص أكبر من الخلوص الطبيعي ، الذي يستخدم عادة في ظروف العمل مثل درجة الحرارة العالية والسرعة العالية والحمل الثقيل. في هذه الحالات ، ستنخفض خلوص المحمل بسبب عوامل مثل التمدد الحراري. يمكن للتخليص الأولي الأكبر أن يضمن أن المحمل لا يزال لديه خلوص مناسب أثناء التشغيل.

· C4: التخليص أكبر من فئة C3 ، مناسبة لظروف العمل الخاصة ذات درجة حرارة أعلى وسرعة أعلى وحمل أثقل.

· م: قفص سبيكة النحاس الصلبة ، التي تتمتع بقوة جيدة ، ومقاومة التآكل ، وأداء التشحيم. إنها مناسبة لبيئات العمل عالية الدقة والثقيلة والثقيلة.

· T: قفص الراتنج الاصطناعي ، وهو خفيف الوزن ، له ضوضاء منخفضة ، وأداء جيد للتشحيم الذاتي. يتم استخدامه بشكل شائع في سيناريوهات تطبيق الضوضاء عالية السرعة والضوضاء ، مثل أدوات الطاقة والأجهزة المنزلية.

· TN: Glass - Fiber - Nylon 66 Cage ، الذي يتمتع بالقوة والصلابة الجيدة وأيضًا أداء بعض الأداء الذاتي. يستخدم على نطاق واسع في العديد من التطبيقات الصناعية الشائعة.

W: مواد خاصة ، عادة ما تشير إلى أن المحمل مصنوع من الصلب الخاص أو مواد أخرى لتلبية ظروف عمل محددة ، مثل مقاومة التآكل ومقاومة درجة الحرارة العالية.

· G: يتعرض للمعالجة الحرارية الخاصة ، مما يحسن صلابة المحمل ، وارتداء المقاومة ، وأداء التعب. إنه مناسب للتطبيقات في ظل ظروف العمل القاسية والأحمال الثقيلة.

طلب

صناعة السيارات:يتم استخدامه بشكل شائع في أجزاء مثل عجلات السيارات والفوارق والنقل. يمكن أن تحمل الأحمال الشعاعية والمحورية أثناء تشغيل السيارة ، مما يضمن الجري السلس للسيارة ودقة التوجيه.

صناعة الأدوات الآلية:يمكن تطبيقه على مكونات مثل المغزل وأساهلي العمل في أدوات الآلات ، ودعم عمليات القطع والآلات عالية الدقة في أدوات الآلات ، وضمان دقة الآلات وجودة السطح.

صناعة آلات البناء:على سبيل المثال ، في أجزاء مثل محامل الجليد وأعمدة قيادة آلات البناء مثل الحفارات والرافعات والرافعات ، يمكنها تحمل الأحمال الشعاعية والمحورية الضخمة والتكيف مع بيئات العمل القاسية.

صناعة المعدات المعدنية:في الآلات المعدنية مثل الطواحين المتداول ومعدات صناعة الحديد ، يتم استخدامها لدعم مكونات مثل القوائم وأعمدة القيادة ، ويمكنها تحمل الأحمال في ظل ظروف عمل قاسية مثل درجات الحرارة المرتفعة والأحمال الثقيلة.
