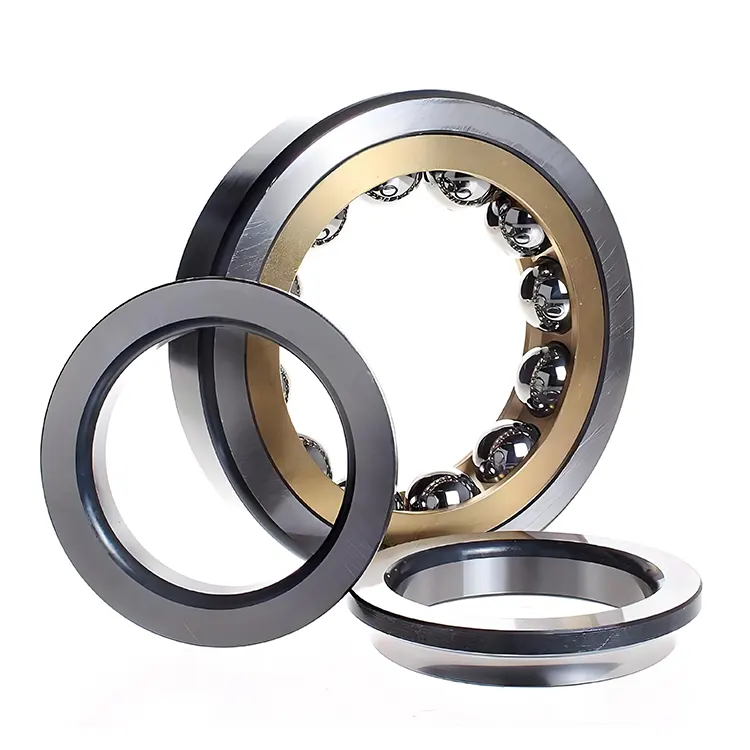

الصين أربع نقاط كرة التلامس الزاوي التي تنتجها Komel هي محمل حمولة محورية نقية. يمكن أن تصمد أمام الأحمال المحورية ثنائية الاتجاه من خلال تصميم التلامس من أربع نقاط بين الكرة الفولاذية والحلقات الداخلية والخارجية (عادة ما تكون زاوية التلامس 35 درجة أو 40 درجة) ، ولكن سعة الحمل الشعاعي منخفضة. إنه مناسب للسيناريوهات التي يلزم فيها تحديد المواقع المحورية ثنائية الاتجاه والأحمال الشعاعية الصغيرة (مثل أذرع الرافعة والركض الدوار).
الميزات الهيكلية
تحتوي محامل الكرات أحادية الصف ، على حد سواء على كل من الحلقات الداخلية والخارجية على أضلاع مزدوجة ، والكرة الفولاذية والمسار في سباق التلامس من أربع نقاط.
يتم إصلاح زاوية التلامس ، وعادة ما تكون 35 درجة (سلسلة QJ) أو 40 درجة (سلسلة Q).
سعة التحميل
تكون سعة التحميل المحورية ثنائية الاتجاه قوية ، حوالي ضعف حجم التلامس الزاوي في الصف الواحد.
يجب أن يكون الحمل الشعاعي ≤ 30 ٪ من الحمل المحوري ، وإلا فإن الحياة سيتم تقليلها إلى حد كبير.
صلابة ودقة
الصلابة المحورية عالية ، مناسبة لتحديد المواقع المحورية عالية الدقة.
يُسمح بانحراف زاوي معين (عادةً ≤ 2 دقيقة قوس).
|
رقم النموذج |
قطر داخلي |
القطر الخارجي |
عرض |
|
QJ 203 |
17 |
40 |
12 |
|
QJ 304 |
20 |
52 |
15 |
|
QJ 206 |
30 |
62 |
16 |
|
QJ 306 |
30 |
72 |
19 |
|
QJ 207 |
35 |
72 |
17 |
|
QJ 307 |
35 |
80 |
21 |
|
QJ 208 |
40 |
80 |
18 |
|
QJ 308 |
40 |
90 |
23 |
|
QJ 209 |
45 |
85 |
19 |
|
QJ 309 |
45 |
100 |
25 |
|
QJ 210 |
50 |
90 |
20 |
|
QJ 310 |
50 |
110 |
27 |
|
QJ 211 |
55 |
100 |
21 |
|
QJ 311 |
55 |
120 |
29 |
|
QJ 212 |
60 |
110 |
22 |
|
QJ 312 |
60 |
130 |
31 |
|
QJ 213 |
65 |
120 |
23 |
|
QJ 313 |
65 |
140 |
33 |
|
QJ 214 |
70 |
125 |
24 |
|
QJ 314 |
70 |
150 |
35 |
|
QJ 215 |
75 |
130 |
25 |
|
QJ 315 |
75 |
160 |
37 |
|
QJ 216 |
80 |
140 |
26 |
|
QJ 316 |
80 |
170 |
39 |
|
QJ 217 |
85 |
150 |
28 |
|
QJ 317 |
85 |
180 |
41 |
|
QJ 218 |
90 |
160 |
30 |
|
QJ 318 |
90 |
190 |
43 |
|
QJ 219 |
95 |
170 |
32 |
|
QJ 319 |
95 |
200 |
45 |
|
QJ 220 |
100 |
180 |
34 |
|
QJ 320 |
100 |
215 |
47 |
|
QJ 222 |
110 |
200 |
38 |
|
QJ 322 |
110 |
240 |
50 |
|
QJ 224 |
120 |
215 |
40 |
|
QJ 324 |
120 |
260 |
55 |
|
QJ 226 |
130 |
230 |
40 |
|
QJ 326 |
130 |
280 |
58 |
|
QJ 228 |
140 |
250 |
42 |
|
QJ 328 |
140 |
300 |
62 |
|
QJ 1030 |
150 |
225 |
35 |
|
QJ 230 |
150 |
270 |
45 |
|
QJ 330 |
150 |
320 |
65 |
|
QJ 232 |
160 |
290 |
48 |
|
QJ 332 |
160 |
340 |
68 |
|
QJ 234 |
170 |
310 |
52 |
|
QJ 334 |
170 |
360 |
72 |
|
QJ 236 |
180 |
320 |
52 |
|
QJ 336 |
180 |
380 |
75 |
|
QJ 1038 |
190 |
290 |
46 |
|
QJ 238 |
190 |
340 |
55 |
|
QJ 338 |
190 |
400 |
78 |
|
QJ 240 |
200 |
360 |
58 |
|
QJ 1244 |
220 |
400 |
78 |
|
QJ 344 |
220 |
460 |
88 |
|
QJ 1248 |
240 |
440 |
85 |
|
QJ 248 |
240 |
440 |
72 |
|
QJ 1252 |
260 |
480 |
90 |
|
QJ 1256 |
280 |
500 |
90 |
|
QJ 1260 |
300 |
540 |
98 |
|
QJ 1064 |
320 |
480 |
74 |
|
QJ 1264 |
320 |
580 |
105 |
|
QJ 1272 |
360 |
650 |
122 |
|
QJ 1080 |
400 |
600 |
90 |
|
QJ 1084 |
420 |
620 |
90 |
|
QJ 1088 |
440 |
650 |
94 |
|
QJ 1096 |
480 |
700 |
100 |
1. اللواحق الزاوية الهيكلية والاتصال
لاحقة تعني وصف الشركات المصنعة المطبقة
QJ تصميم اتصال من أربع نقاط (حلقة داخلية مقسمة) NSK ، SKF عادة ما تكون زاوية التلامس 35 درجة (45 درجة لنوع QJ12)
Q تصميم اتصال من أربع نقاط (حلقة خارجية مقسمة) NSK عادة ما تكون زاوية التلامس 23 درجة (45 درجة لنوع Q12)
2. لاحقة مواد القفص
مواد لاحقة وصف المصنعين المصنعة
MPA Window-type من النوع النحاسي القفص الصلب (دليل الحلقة الخارجية) FAG ، SKF شائع في محامل نوع QJ
MPB Window-type من النوع النحاسي القفص الصلب (دليل الحلقة الداخلية) NSK Q Type Bearing Special
دليل كرة الفولاذ الفولاذ الفولاذ الفولاذ المقوى للألياف الزجاجية المقوى
قفص فولاذي مُشكّل (دليل الحلقة الخارجي) مقاوم للارتداء SKF ، مناسب للأحمال الثقيلة
PHA Polyether Ketone (PEEK) قفص SKF درجة الحرارة المرتفعة ومقاومة التآكل
3.
وصف تصريح اللاحقة المصنّعين المطبقين
الخلوص المحوري C2 أقل من مجموعة SKF العادية التي تنطبق على تحديد المواقع عالية الدقة
C3 الخلوص المحوري أكبر من المجموعة العادية SKF يتيح توسعًا حراريًا أكبر
الخلوص المحوري C4 أكبر من SKF مجموعة C3 المستخدمة في ظروف عمل خاصة
CNL النصف السفلي من التحكم في المجموعة العادية SKF SKF
4. لاحقة درجة الدقة
دقة اللاحقة درجة المصنعين المصنعين القابلة للتطبيق
P6 ISO 6 درجة (دقة الأبعاد والتناوب) معدات الدقة العادية SKF
P5 ISO 5 درجة (دقة عالية) مشاهد الدقة العامة مثل مغزل أداة الآلة
SP Super Precision Grade NSK Dimensional Sentive في ظل ظروف العمل الشديدة
5. لاحقة التصميم الخاصة
لاحقة تعني وصف الشركات المصنعة المطبقة
N2 الخاتم الخارجي مع اثنين من أخاديد تحديد المواقع 180 درجة SKF ، مريحة للتثبيت المحوري
S1 معالجة الحرارة الخاصة (مستقر أقل من 200 ℃) SKF خاص لبيئة درجة الحرارة العالية
B20 ضاقت عرض التسامح التصميم SKF للتركيب
6. لحوقة الختم والتزييت
لاحقة تعني وصف الشركات المصنعة المطبقة
2RS ختم المطاط على الوجهين من التسلل العالمي المضاد للسائل
2Z غطاء الحديد على الوجهين تصميم الغبار العالمي مقاوم للغبار
HT51 شحم درجة الحرارة العالية (-30 ~+175 ℃) متطلبات تزييت خاصة SKF
سيناريوهات التطبيق النموذجية
الآلات الهندسية: دعم ذراع الرافعة ، محمل القرص الدوار.
المعدات الصناعية: الطرد المركزي ، الشاشة الاهتزازية.
الآلات الدقيقة: الجدول الدوار الأداة البصرية ، مفصل الروبوت.
صناعة المركبات: محور قاطرة السكك الحديدية ، محمل محور العجلات.
