ما هو محامل الطباعة الكروية؟

في هذا الدليل الشامل، نستكشف الآليات والتطبيقات والفوائد التفصيليةمطبعة محامل كروية. تم تصميم هذه المقالة للمتخصصين الفنيين ومشغلي الآلات والمتخصصين في المشتريات، وتوفر رؤى الخبراء حول سبب كون هذه المحامل مكونات مهمة في عمليات الطباعة عالية السرعة. نحن نغطي خصائص الأداء، ومعايير الاختيار، وممارسات التركيب والصيانة، وأنماط الفشل الشائعة - مدعومة بمصادر صناعية موثوقة ومبادئ EEAT (الخبرة والخبرة والموثوقية والجدارة بالثقة).

جدول المحتويات

1. ما هو محامل الطباعة الكروية؟
2. كيف يعمل المحمل الأسطواني الكروي في المطبعة؟
3. لماذا تختار المحامل الكروية لتطبيقات مطبعة الطباعة؟
4. ما هي المواصفات الأكثر أهمية عند اختيار المحامل؟
5. ما هي أوضاع الفشل الشائعة؟
6. كيفية الحفاظ على وإطالة عمر التحمل؟
7. الأسئلة المتداولة

ما هو محامل الطباعة الكروية؟

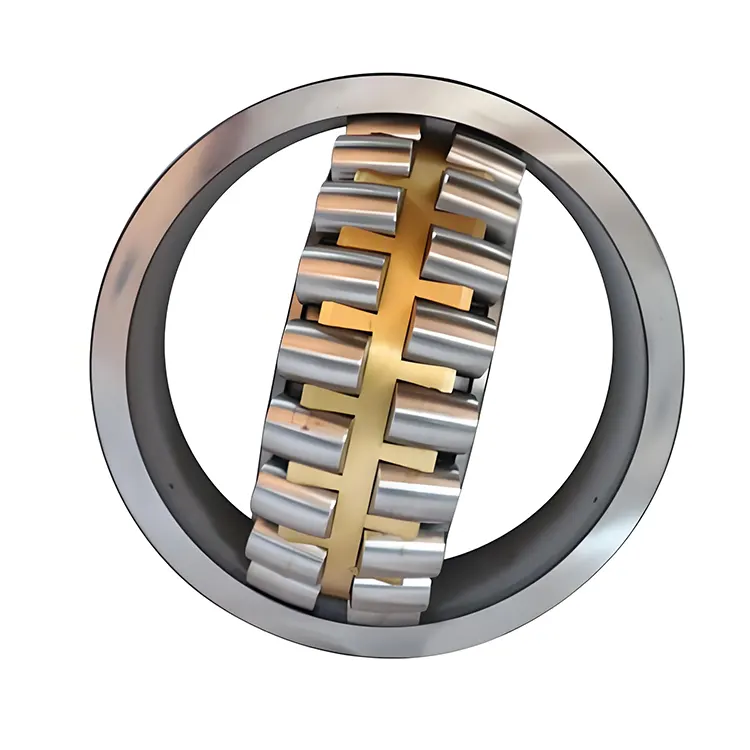

إن محامل الأسطوانة الكروية لآلة الطباعة هي نوع من محامل العناصر المتداول المصممة خصيصًا للتعامل مع الأحمال المطلوبة وظروف عدم المحاذاة الموجودة في آلات الطباعة الصناعية. على عكس المحامل الكروية ذات الأخدود العميق التي تدير الأحمال المعتدلة، تشتمل المحامل الكروية على صفين من البكرات المتناظرة التي تسمح لها بدعم الأحمال الشعاعية العالية والأحمال المحورية المعتدلة. هذه الخصائص تجعلها مثالية للبكرات شديدة التحمل وعالية السرعة لمعدات الطباعة مثل مكابس الأوفست وآلات الفلكسوغرافية ومكابس الحفر.

في المطابع، يجب أن تعمل المحامل بشكل موثوق في ظل التقلبات الحرارية، والتلوث، والاهتزاز، والأحمال غير المتوازنة. ونتيجة لذلك، فإن المحامل عالية الأداء - مثل تلك التي يصنعها رواد الصناعة مثلشركة كوميل بيرنج المحدودة- توفير متانة معززة، ومسارات تشحيم محسنة، وتصميم قفص محسّن للحفاظ على الاستقرار التشغيلي والكفاءة في البيئات الصناعية القاسية.

كيف يعمل المحمل الأسطواني الكروي في المطبعة؟

تتكون المحامل الكروية من المكونات الرئيسية التالية:

• الحلقة الداخليةمع اثنين من المجاري المائية.
• الحلقة الخارجيةمع مضمار سباق كروي.
• بكراتعلى شكل براميل لتوزيع الأحمال.
• قفصالذي يوجه البكرات ويحافظ على الانفصال.

يسمح المجرى الكروي للحلقة الخارجية للمحمل باستيعاب اختلالات العمود دون زيادة الضغط بشكل كبير. في المطابع، تعد هذه الوظيفة ضرورية بسبب الانحرافات الدقيقة الناتجة عن السرعات العالية، وشد النسيج الواسع، وغرابة مركزية الأسطوانة.

تعمل المحامل على التشحيم (الشحم أو الزيت)، مما يقلل من الاحتكاك والتآكل. يضمن التشحيم الأمثل تقليل التراكم الحراري - وهو مصدر قلق متكرر في المطابع عالية السرعة.

لماذا تختار المحامل الكروية لتطبيقات مطبعة الطباعة؟

توفر المحامل الكروية فوائد متعددة مقارنة بالمحامل البديلة في تطبيقات الطباعة شديدة التحمل:

ونظرًا لهذه المزايا، يُفضل استخدام المحامل الكروية حيث يكون طول العمر والتعامل مع الأحمال والأداء القوي أمرًا بالغ الأهمية للمهام.

ما هي المواصفات الأكثر أهمية عند اختيار المحامل؟

يتضمن اختيار المحمل الصحيح للمطبعة تحليل:

1. اتجاه التحميل وحجمه:شعاعي مقابل المكون المحوري.
2. سرعة التشغيل:يتطلب ارتفاع عدد الدورات في الدقيقة فئات تحمل الدقة.
3. التسامح اختلال:القدرة على تحمل العيوب المتزايدة.
4. جودة المواد:الفولاذ المعالج بالحرارة، أو عناصر السيراميك، أو الخيارات الهجينة.
5. الختم والتدريع:الحماية ضد الغبار، وضباب الحبر، والتعرض للمذيبات.

غالبًا ما تلتزم المحامل عالية الدقة بالمعايير التي وضعتها المنظمة الدولية للمعايير (ISO) والجمعية الأمريكية لمصنعي المحامل (ABMA)، والتي تحدد معايير أداء الصناعة. يضمن اختيار المحامل التي تتوافق مع دورة عمل المكبس أعلى كفاءة وتقليل وقت التوقف عن العمل.

ما هي أوضاع الفشل الشائعة؟

يساعد فهم أوضاع فشل المحمل الشائعة في منع فترات التوقف المكلفة. تشمل المشكلات النموذجية ما يلي:

• تعب التعب:ناجم عن التعب المعدني بسبب دورات الإجهاد المتكررة.
• فشل التشحيم:تعمل مواد التشحيم غير الكافية أو الملوثة على تسريع التآكل.
• أضرار سوء المحاذاة:بكرات مرهقة بسبب المحاذاة المفرطة.
• تآكل:هجوم كيميائي من الأحبار ومذيبات التنظيف.

يتضمن التخفيف جداول التشحيم المناسبة وحلول الختم والفحص المنتظم. وفقًا لـ SKF، يعد التشحيم غير المناسب سببًا رئيسيًا لأعطال المحامل في الآلات الصناعية. (المصدر: دليل المحامل SKF، 2019)

كيفية الحفاظ على وإطالة عمر التحمل؟

تؤثر ممارسات الصيانة بشكل كبير على طول عمر التحمل. خذ بعين الاعتبار الخطوات التالية:

• التفتيش الروتيني:الفحوصات البصرية للضوضاء غير الطبيعية أو الحرارة أو الاهتزاز.
• نظام التشحيم:استخدم الشحوم/الزيوت المحددة من قبل الشركة المصنعة على فترات زمنية صحيحة.
• فحص المحاذاة:تأكد من أن الأعمدة والمبيتات ضمن حدود التسامح.
• الرقابة البيئية:تقليل التلوث من خلال الأختام الفعالة.

تقوم فرق الصيانة المتخصصة بتتبع أنماط التآكل واستخدام تقنيات مراقبة الحالة مثل تحليل الموجات فوق الصوتية أو الاهتزازات للتنبؤ بالأعطال المحتملة قبل حدوثها.

الأسئلة المتداولة

ما الذي يميز المحامل الكروية عن أنواع المحامل الأخرى؟

يحتوي المحمل الأسطواني الكروي على صفين من الأسطوانات على شكل برميل ومجرى سباق خارجي كروي يسمح له بالتعامل مع الأحمال الشعاعية الأعلى وبعض الأحمال المحورية مع استيعاب اختلال العمود - على عكس المحامل الكروية أو الأسطوانية التي قد تكون ذات قدرة تحميل أو محاذاة محدودة.

كيف يؤثر المحاذاة غير الصحيحة على أداء المطبعة؟

يمكن أن يؤدي عدم المحاذاة في مطابع الطباعة إلى ضغوط غير متساوية للأسطوانة، وعيوب في الطباعة، وتسارع في التآكل، وضعف عمر المحمل، وزيادة الاهتزاز - مما يؤثر سلبًا على جودة المنتج ووقت تشغيل المعدات.

هل يمكنني استخدام أي محمل أسطواني كروي للمطبعة؟

لا. يجب اختيار المحامل بناءً على سعة الحمولة، والسرعة، وتصميم الختم، وفئة الدقة، والمقاومة البيئية. استشر مواصفات الشركة المصنعة ومهندسي التطبيقات لتتناسب مع متطلبات الصحافة الخاصة بك.

كم مرة يجب تشحيم المحامل الكروية؟

تعتمد جداول التشحيم على سرعة التشغيل ودرجة الحرارة ومستويات التلوث. قد تتطلب البيئات عالية السرعة أو شديدة التلوث تشحيمًا متكررًا. التزم دائمًا بتوصيات الشركة المصنعة لمواد التشحيم والموردين.

ما هي علامات فشل تحمل وشيك؟

تعد الضوضاء غير العادية والاهتزاز المفرط والحرارة وزيادة استهلاك الطاقة من المؤشرات الشائعة لمشاكل المحامل. يساعد الاكتشاف المبكر من خلال أدوات الصيانة التنبؤية على منع الفشل الكارثي ووقت التوقف غير المخطط له.

مراجع

• دليل تحمل SKF – المحامل الكروية. متاح: https://www.skf.com/group/products/bearings/roller-bearings/spherical-roller-bearings
• دليل NSK الفني للمحامل الصناعية. (2021)
• معايير ABMA للمحامل الدوارة (إصدار 2020).
