مطبعة محمل الأسطوانة الكروية

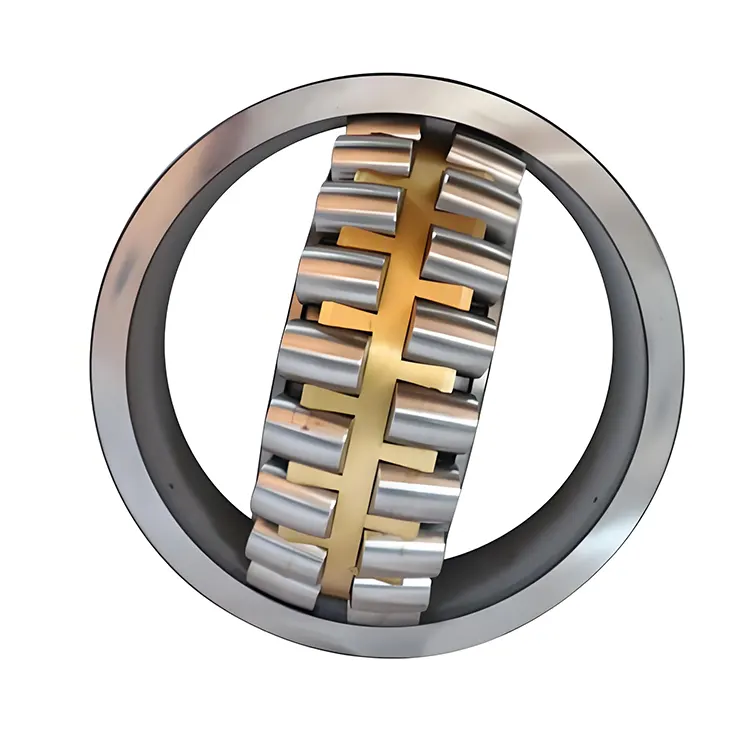

تحتوي محامل الأسطوانة الكروية الكروية التي تصنعها Komel على صفين من البكرات التي يمكنها تحمل الأحمال الشعاعية الكبيرة نسبيًا وهي مناسبة لأجزاء الطابعة التي تحمل أحمالًا ثقيلة ، مثل المدرجات المدفوعة. السكك الحديدية الحلقة الخارجية كروية ولديه حلقة داخلية يميلان بزاوية معينة إلى محور المحمل. يوفر هذا الهيكل للناشئ أداءً ممتازًا في التحالف الذاتي ، مما يسمح لها بالتكيف تلقائيًا مع انحرافات العمود أو أخطاء تحديد المواقع التي تسببها عوامل مختلفة أثناء تشغيل الطابعة ، وبالتالي ضمان التشغيل الطبيعي بين جميع المكونات ، وتعويض الأخطاء ، وتحسين استقرار وضع التكامل ودقةه.

هناك نوعان من الثقوب الداخلية: أسطواني ومخروطي. عادة ما يكون ميل ثقب مدبب بين 1:30 و 1:12. مع المحولات أو الأكمام القابلة للسحب ، يمكن تثبيت محامل الطباعة الكروية المطبعة لأكمام التثبيت مع ثقوب داخلية مدببة بسهولة وسرعة على مهاوي مسطحة أو مهاوي الماكينة المتدلية ، والتي تعد مريحة لمزايا تفكيك وتجميع وحدة التثبيت.

عادةً ما يتم استخدام قفص نحاسي مشغل ويتم إصلاح الحلقة الخارجية مع قفل مكيف مع ظروف التحميل غريب الأطوار. تتمتع محامل الأسطوانة المكروية الممتدة المتينة بمقاومة وقوة جيدة ، مما يضمن توزيع اللفات والتشغيل العادي ، وكذلك يمتد عمر المحامل. هناك أيضا الحالات التي يتم فيها استخدام قفص فولاذي. بعد المعالجة الحرارية وتصلب السطح ، يتم تحسين مقاومة التآكل ، مما قد يقلل من التكلفة إلى حد ما وفي الوقت نفسه تلبية متطلبات التشغيل الصحفية.

المعلمة (المواصفات)

اللواحق

التصميم الداخلي

قبل الميلاد: المحامل مع قفص من الحديد الزهر تسترشد بكرات ، مناسبة للأعمدة الرئيسية لتوربينات الرياح.

CA/CAC: تحتوي الحلقة الداخلية على أضلاع على كلا الجانبين ، مع حلقة دليل مسترشد القفص ، وقفص النحاس المعني.

CC (J)/CJ: لا تحتوي الحلقة الداخلية على ضلع ، مع حلقة توجيهية مستردة بالقفص ، وأقفاص فولاذية مختومة.

CCJA/EJA: لا تحتوي الحلقة الداخلية على ضلع ، مع حلقة دليل مسترشدة من الحلقة الخارجية ، وأقفاص فولاذية مختومة.

CAF: على غرار نوع CA ، ولكن مع قفص الصلب الآلي.

ECA/ECAC: القفص النحاسي على شكل شوكة على شكل شوكة ، تحتوي الحلقة الداخلية على أضلاع على كلا الجانبين ، مع حلقة توجيهية تسترشد بها الحلقة الداخلية ومجموعة الأسطوانة المحسنة.

التصميم الخارجي (الأختام ، الأخاديد المفاجئة ، إلخ)

-cs ، -2cs: تم تجهيز جانب واحد أو كلا الجانبين بأختام NBR التلامس.

-CS2 أو -2CS2: تم تجهيز جانب واحد أو كلا الجانبين بختام FKM التلامس.

-CS5 ، -2CS5: تم تجهيز جانب واحد أو كلا الجانبين بأختام HNBR التلامس.

-RS ، -2RS: تم تجهيز جانب واحد أو كلا الجانبين بأختام NBR التلامس.

-RS5 ، -2RS5: تم تجهيز جانب واحد أو كلا الجانبين بأختام HNBR التلامس.

K: تتحمل مدبب مع تفتق من 1:12.

K30: تجويف مدبب مع تفتق من 1:30.

تصميم القفص

F: قفص الصلب الماكينة ، مسترشدين الحلقة الداخلية.

FA: قفص فولاذيش مصنوع ، مسترشدين من الخاتم الخارجي.

J: قفص فولاذي مختوم ، مسترشدين الحلقة الداخلية.

JA: قفص فولاذي مختوم ، مسترشدين الحلقة الخارجية.

MA: قفص النحاس المصنوع من ذلك ، مسترشدين الحلقة الخارجية.

المعالجة المادية والحرارة

235220: الخاتم الداخلي يتم تصلبه للحالة ، والتحمل الداخلي له أخدود حلزوني.

HA3: الخاتم الداخلي مصقول.

الدقة ، التخليص ، التحميل المسبق ، والتشغيل الهادئ

C08: دقة الدوران تلبي درجة التسامح P5.

C083: C08 + C3.

C084: C08 + C4.

C2: التخليص الداخلي الشعاعي أصغر من الصف الطبيعي.

C3: التخليص الداخلي الشعاعي أكبر من الصف الطبيعي.

C4: التخليص الداخلي الشعاعي أكبر من C3.

C5: التخليص الداخلي الشعاعي أكبر من C4.

P5: دقة الأبعاد ودقة الدوران تلبي درجة التسامح P5.

P6: الدقة الأبعاد والتناوب تلبي درجة التسامح P6.

P62: P6 + C2.

تشحيم

GEM9: مليئة بـ 70-100 ٪ من SKF LGHB 2 الشحوم.

VT143: مليئة 25-45 ٪ من SKF LGEP 2 الشحوم.

VT143C: مليئة بـ 70-100 ٪ من SKF LGEP 2 الشحوم.

W64: الزيت الصلب.

W: الخاتم الخارجي ليس له أخدود تزييت وثقوب تزييت.

W20: الحلقة الخارجية لها ثلاث ثقوب تزييت.

W26: الحلقة الداخلية لديها ستة ثقوب التشحيم.

W33: الحلقة الخارجية لها أخدود تزييت وثلاث ثقوب تزييت.

W33x: الحلقة الخارجية لها أخدود تزييت وستة ثقوب تزييت.

W77: تم إدخال ثقوب تزييت W33.

W513: W26 + W33.

المتغيرات الأخرى

R505: محامل لصناديق محور السكك الحديدية.

VA405: محامل للآلات الاهتزازية ، مع قفص فولاذي مصقول للحالة.

VA406: على غرار VA405 ، ولكن التجويف الداخلي للحلقة الداخلية الأسطوانية مغلفة مع PTFE.

VA991: المحامل مناسبة للتطبيقات عالية السرعة.

VE552 (هـ): تحتوي الحلقة الخارجية على جانب واحد على ثلاثة ثقوب ملولبة متساوية لربط معدات الرفع. يشير E إلى أن المحمل مجهز بتروم العين.

VE553 (E): على غرار VE552 (E) ، ولكن الحلقة الخارجية على كلا الجانبين لها ثقوب ملولبة.

VG114: قفص فولاذي مصقول للحالة.

VQ424: دقة الدوران أعلى من C08.

طلب

دعم طباعة أسطوانة:أسطوانات الطباعة هي المكونات الأساسية لضغط الطباعة ، بما في ذلك أسطوانة اللوحة ، والأسطوانة الشاملة ، واسطوانة الانطباع ، إلخ. يتم استخدام محامل الأسطوانة الكروية لدعم هذه الأسطوانات ، مع تحمل الأحمال الشعاعية الكبيرة نسبيًا التي تم إنشاؤها أثناء الدوران العالي السرعة للأسطوانات لضمان الدقيقة للدرجات المسبقة. أثناء عملية الطباعة ، قد تواجه الأسطوانات درجة معينة من الانحراف بسبب عوامل مثل التغيرات في سمك الورق وتوزيع الحبر غير المتكافئ. يمكن للأداء المحاذاة الذاتي لمحامل الأسطوانة الكروية التعويض تلقائيًا عن هذا الانحراف ، مع الحفاظ على التوازي بين الأسطوانات ، وبالتالي ضمان دقة تسجيل الطباعة وتجنب مشاكل الجودة مثل الظلال والطمس.

آلية تغذية الورق:آلية تغذية الورق مسؤولة عن نقل الورق بدقة إلى وضع الطباعة. يتم تثبيت محامل الأسطوانة الكروية في أجزاء مثل رمح القابض للورق ، وتحمل قوة التأثير والاحتكاك أثناء عملية تغذية الورق. يمكن أن تضمن قدرتهم الجيدة على حمل الحمل وأدائها المحاذاة ذاتيا الحركة المستقرة للاستنباط الورقية ، وضمان النقل الدقيق للورقة ، وتحسين كفاءة ونوعية الطباعة. في الوقت نفسه ، في ظل التشغيل عالي السرعة على المدى الطويل ، يمكن لمقاومة التآكل وموثوقية المحامل أن تقلل بشكل فعال من عدد صيانة المعدات وتوقفها.

أنظمة توصيل الحبر وأنظمة توصيل المياه:تحتاج بكرات الحبر لنظام توصيل الحبر وبكرات المياه في نظام توصيل المياه إلى الحفاظ على دوران مستقر وضغط ملامسة دقيق أثناء التشغيل. يتم تطبيق محامل الأسطوانة الكروية على أجزاء الدعم من هذه البكرات ، القادرة على تحمل وزن بكرات الحبر وبكرات الماء وكذلك الأحمال الناتجة عن ضغط الحبر والماء أثناء دورانها. من خلال الوظيفة المحاذاة الذاتي ، يمكن للمحامل تعويض الانحرافات الطفيفة التي تحدث أثناء تركيب وتشغيل البكرات ، مما يضمن الاتصال الموحد بين بكرات الحبر وبكرات المياه ، بحيث يمكن نقل الحبر والماء بالتساوي إلى لوحة الطباعة ، وبالتالي تحقيق نتائج طباعة عالية الجودة.

نظام النقل:يتضمن نظام النقل في الصحافة المطبعة مكونات مثل التروس والسلاسل ، والتي تستخدم لنقل الطاقة والحركة. يتم تثبيت محامل الأسطوانة الكروية على عمود الإرسال ، وتحمل عزم الدوران والقوة الشعاعية أثناء عملية الإرسال. يمكن أن يقلل أدائهم الذاتي من الإجهاد الإضافي الناجم عن أخطاء التثبيت أو تشوه مكونات الإرسال أثناء التشغيل ، مما يضمن التشغيل السلس لنظام النقل وتحسين كفاءة الإرسال. بالإضافة إلى ذلك ، يمكن أن يمنع أداء الختم الجيد للمحامل الشوائب مثل الغبار والحبر من الدخول ، وحماية حالة التشحيم داخل المحامل ، وتوسيع عمر خدمة المحامل.

آلية توصيل الورق:آلية توصيل الورق مسؤولة عن جمع الأوراق المطبوعة بدقة. يتم تطبيق محامل الأسطوانة الكروية على أجزاء مثل أسطوانة توصيل الورق ، وتحمل وزن الورق والتوتر أثناء عملية توصيل الورق. من خلال وظائف المحاذاة الذاتية والحمل ، يمكن للمحامل أن تضمن الدوران المستقر لأسطوانة تسليم الورق ، مما يتيح أن يتم جمع الورق وتكدسه بسلاسة ، وتجنب مشاكل مثل التجاعيد الورقية والميل ، وتحسين جودة وكفاءة توصيل الورق.
