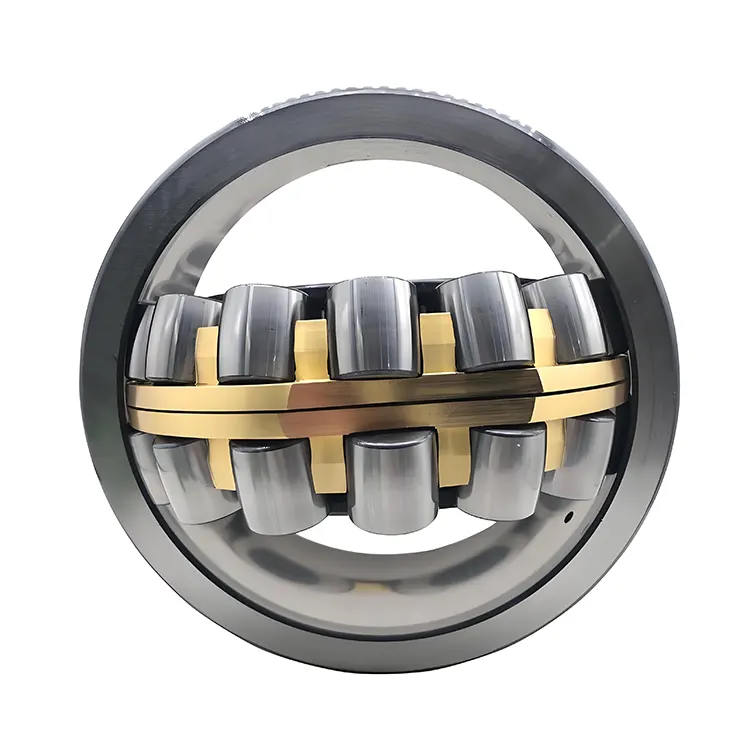

شاشة شاكر محمل الأسطوانة الكروية

تعتمد شاشة شاشة شاكر عالية الجودة التي تنتجها شركة Komel Company تصميمًا مزدوجًا في الصفوف ، والذي يمكن أن يتحمل أحمالًا شعاعية كبيرة نسبيًا وأيضًا كمية معينة من الأحمال المحورية ثنائية الاتجاه ، وتلبية متطلبات الحمل المعقدة التي تم إنشاؤها أثناء تشغيل شاشات الاهتزاز.

السباق الكروي: طريق سباق الخاتم الخارجي كروي ، والخاتم الداخلي يحتوي على سباقين يميلان بزاوية معينة بالنسبة إلى محور المحمل. يمنح هذا الهيكل komel بأداء ممتاز ذاتي ، مما يمكّنه من التكيف تلقائيًا مع انحراف العمود أو أخطاء التثبيت. حتى إذا كان مربع الشاشة يعاني من انحراف كبير بسبب الاهتزاز ، فلا يزال بإمكانه ضمان العملية العادية بين جميع المكونات وتعويض خطأ coaxiality.

القفص: عادةً ما يتم تبني قفص نحاسي مشغل وتوجيهه بواسطة الحلقة الخارجية ، وهو مناسب للوضع مع الأحمال غريب الأطوار. هناك أيضًا حالات يتم استخدام قفص فولاذي مختوم. بعد المعالجة الحرارية السطحية وتصلبها ، يتم تحسين مقاومة التآكل. بالنسبة لمحامل الأسطوانة الكروية الكبيرة الحجم للشاشات الاهتزازية ، قد لا تحتوي الحلقة الداخلية على ضلع ، والضلع الأوسط موجود في سباق السباق الخارجي ويوجه لتدويره بواسطة سباق السباق الخارجي.

المعلمة (المواصفات)

اللواحق

التصميم الداخلي

قبل الميلاد: المحامل مع قفص من الحديد الزهر تسترشد بكرات ، مناسبة للأعمدة الرئيسية لتوربينات الرياح.

CA/CAC: تحتوي الحلقة الداخلية على أضلاع على كلا الجانبين ، مع حلقة دليل مسترشد القفص ، وقفص النحاس المعني.

CC (J)/CJ: لا تحتوي الحلقة الداخلية على ضلع ، مع حلقة توجيهية مستردة بالقفص ، وأقفاص فولاذية مختومة.

CCJA/EJA: لا تحتوي الحلقة الداخلية على ضلع ، مع حلقة دليل مسترشدة من الحلقة الخارجية ، وأقفاص فولاذية مختومة.

CAF: على غرار نوع CA ، ولكن مع قفص الصلب الآلي.

ECA/ECAC: القفص النحاسي على شكل شوكة على شكل شوكة ، تحتوي الحلقة الداخلية على أضلاع على كلا الجانبين ، مع حلقة توجيهية مسترشد الحلقة الداخلية ومجموعة الأسطوانة المحسنة.

التصميم الخارجي (الأختام ، الأخاديد المفاجئة ، إلخ)

-cs ، -2cs: تم تجهيز جانب واحد أو كلا الجانبين بأختام NBR التلامس.

-CS2 أو -2CS2: تم تجهيز جانب واحد أو كلا الجانبين بختام FKM التلامس.

-CS5 ، -2CS5: تم تجهيز جانب واحد أو كلا الجانبين بأختام HNBR التلامس.

-RS ، -2RS: تم تجهيز جانب واحد أو كلا الجانبين بأختام NBR التلامس.

-RS5 ، -2RS5: تم تجهيز جانب واحد أو كلا الجانبين بأختام HNBR التلامس.

K: تتحمل مدبب مع تفتق من 1:12.

K30: تجويف مدبب مع تفتق من 1:30.

تصميم القفص

F: قفص الصلب الماكينة ، مسترشدين الحلقة الداخلية.

FA: قفص فولاذيش مصنوع ، مسترشدين من الخاتم الخارجي.

J: قفص فولاذي مختوم ، مسترشدين الحلقة الداخلية.

JA: قفص فولاذي مختوم ، مسترشدين الحلقة الخارجية.

MA: قفص النحاس المصنوع من ذلك ، مسترشدين الحلقة الخارجية.

المعالجة المادية والحرارة

235220: الخاتم الداخلي يتم تصلبه للحالة ، والتحمل الداخلي له أخدود حلزوني.

HA3: الخاتم الداخلي مصقول.

الدقة ، التخليص ، التحميل المسبق ، والتشغيل الهادئ

C08: دقة الدوران تلبي درجة التسامح P5.

C083: C08 + C3.

C084: C08 + C4.

C2: التخليص الداخلي الشعاعي أصغر من الصف الطبيعي.

C3: التخليص الداخلي الشعاعي أكبر من الصف الطبيعي.

C4: التخليص الداخلي الشعاعي أكبر من C3.

C5: التخليص الداخلي الشعاعي أكبر من C4.

P5: دقة الأبعاد ودقة الدوران تلبي درجة التسامح P5.

P6: الدقة الأبعاد والتناوب تلبي درجة التسامح P6.

P62: P6 + C2.

تشحيم

GEM9: مليئة بـ 70-100 ٪ من SKF LGHB 2 الشحوم.

VT143: مليئة 25-45 ٪ من SKF LGEP 2 الشحوم.

VT143C: مليئة بـ 70-100 ٪ من SKF LGEP 2 الشحوم.

W64: الزيت الصلب.

W: الخاتم الخارجي ليس له أخدود تزييت وثقوب تزييت.

W20: الحلقة الخارجية لها ثلاث ثقوب تزييت.

W26: الحلقة الداخلية لديها ستة ثقوب التشحيم.

W33: الحلقة الخارجية لها أخدود تزييت وثلاث ثقوب تزييت.

W33x: الحلقة الخارجية لها أخدود تزييت وستة ثقوب تزييت.

W77: تم إدخال ثقوب تزييت W33.

W513: W26 + W33.

المتغيرات الأخرى

R505: محامل لصناديق محور السكك الحديدية.

VA405: محامل للآلات الاهتزازية ، مع قفص فولاذي مصقول للحالة.

VA406: على غرار VA405 ، ولكن التجويف الداخلي للحلقة الداخلية الأسطوانية مغلفة مع PTFE.

VA991: المحامل مناسبة للتطبيقات عالية السرعة.

VE552 (هـ): تحتوي الحلقة الخارجية على جانب واحد على ثلاثة ثقوب ملولبة متساوية لربط معدات الرفع. تشير E إلى أن المحمل مجهز بتروم العين.

VE553 (E): على غرار VE552 (E) ، ولكن الحلقة الخارجية على كلا الجانبين لها ثقوب ملولبة.

VG114: قفص فولاذي مصقول للحالة.

VQ424: دقة الدوران أعلى من C08.

طلب

صناعة التعدين:في عملية التعدين وخلع خام ، يتم استخدام شاشات الاهتزاز لعمليات مثل الفحص الأولي ، وتصنيف ، وإزالة المياه الخامدة الملغومة. يتم تطبيق محامل الأسطوانة الكروية على أنواع مختلفة من الشاشات الاهتزازية ، مثل شاشات الاهتزاز الدائرية وشاشات الاهتزاز الخطية. على سبيل المثال ، في عملية خلع خام الحديد ، تحتاج شاشة الاهتزاز إلى فحص خام الحديد المسحوق لإزالة الشوائب وخامات أحجام الجسيمات المختلفة. في هذا الوقت ، يمكن أن تصمد محامل الأسطوانة الكروية على تحمل قوة تأثير الخامات وحمل اهتزاز الشاشة الاهتزازية نفسها. يمكن أن يتكيف أدائهم المحاذاة ذاتيا مع التشوه والانحراف الطفيف الذي قد يواجهه مربع الشاشة أثناء الاهتزاز طويل الأجل ، مما يضمن التشغيل المستقر لعمل الفحص.

صناعة الفحم:في عملية غسل ومعالجة الفحم ، تعتبر شاشة الاهتزاز واحدة من المعدات الرئيسية. تستخدم محامل الأسطوانة الكروية بشكل شائع في أجزاء مثل الإثارة وصناديق الشاشة من شاشات الفحم الاهتزازية. في نباتات غسل الفحم ، تحتاج شاشة الاهتزاز إلى تصنيف وفحص الفحم لفصل منتجات الفحم بأحجام الجسيمات المختلفة ، وفي الوقت نفسه ، تنفيذ عمليات إزالة المياه. يمكن أن تحمل محامل الأسطوانة الكروية بشكل فعال وزن الفحم والأحمال المعقدة الناتجة أثناء عملية الاهتزاز ، مما يضمن التشغيل الفعال لشاشة الاهتزاز وتحسين جودة وغسل الفحم.

صناعة المعادن:في الإنتاج المعدني ، يتم استخدام شاشات الاهتزاز لفحص وتصنيف الخامات الملبدة ، وخامات بيليه ، وما إلى ذلك ، وكذلك لعلاج المواد الخام. تلعب محامل الأسطوانة الكروية دورًا مهمًا في شاشات الاهتزاز المعدني. على سبيل المثال ، في ورشة التلبد من مصنع الصلب ، تحتاج شاشة الاهتزاز إلى فحص الخام الملبد لإزالة الجسيمات والشوائب غير المؤهلة. يمكن أن تتكيف محامل الأسطوانة الكروية مع بيئة العمل عالية درجة الحرارة والغبار ، وتحمل درجة الحرارة العالية لخام الملبس وأحمال التأثير الكبيرة نسبيًا ، وتضمن التشغيل العادي لشاشة الاهتزاز ، وتوفير مواد خام مؤهلة لعملية صنع الحديد اللاحقة.

صناعة مواد البناء:في عملية إنتاج مواد البناء مثل الأسمنت والرمال والحصى ، يتم استخدام شاشات الاهتزاز لفحص المواد وتصنيفها. يتم تطبيق محامل الأسطوانة الكروية على الشاشات الاهتزازية على خط إنتاج الأسمنت ، مثل فحص المواد الخام مثل الحجر الجيري والطين ، وكذلك تصنيف منتجات الأسمنت وفحصها. في ساحات الرمال والحصى ، يتم استخدام شاشات الاهتزاز لفحص الرمال والحصى لفصل منتجات الرمل والحصى بأحجام جسيمات مختلفة لتلبية الاحتياجات المختلفة لمشاريع البناء. يمكن أن تصمد محامل الأسطوانة الكروية مع تأثير واهتزاز المواد مثل الرمال والحصى ، ويمكن أن يعوض أدائها الجيد المحاذاة ذاتيًا عن انحراف العمود الناجم عن أخطاء تركيب المعدات أو أثناء عملية العمل ، مما يضمن التشغيل المستقر لشاشة الاهتزاز.

صناعة الطاقة:في محطات الطاقة الحرارية ، يتم استخدام شاشات الاهتزاز لفحص الشوائب وإزالة الشوائب من الفحم لضمان استقرار وكفاءة احتراق المرجل. يمكن أن يحمل تطبيق محامل الأسطوانة الكروية على شاشات الاهتزاز في محطات الطاقة ثقل الفحم وحمل الاهتزاز ، والتكيف مع بيئة العمل المعقدة لمحطة الطاقة ، وضمان التشغيل الموثوق لشاشة الاهتزاز ، وتوفير ضمان لإنتاج توليد الطاقة.

صناعة حماية البيئة:في حقول حماية البيئة مثل معالجة النفايات ومعالجة مياه الصرف الصحي ، يتم استخدام شاشات الاهتزاز لفحص النفايات والحمأة ، إلخ. في الوقت نفسه ، يمكن أن تتكيف المنتجات ذات الأداء الأفضل من الختم مع البيئات القاسية مثل الرطوبة والتآكل ، مما يضمن التشغيل العادي لشاشة الاهتزاز وتسهيل التقدم السلس لعملية معالجة حماية البيئة.
