محمل بكرة كروية مختومة

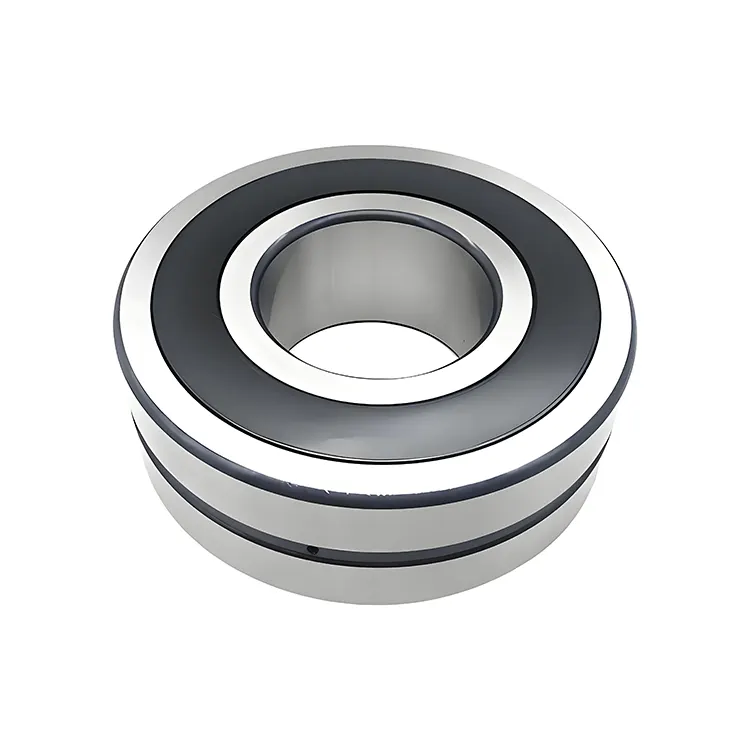

بالإضافة إلى التكوينات الأساسية التي تتكون من حلقة داخلية ، حلقة خارجية ، عناصر دوارة (صفين من البكرات) وقفص ، تحتوي محامل الأسطوانة الكروية المختومة المصنعة بواسطة Komel على أجهزة ختم على كلا الجانبين أو جانب واحد من المحمل. أكثر أشكال العزل شيوعًا هي الأختام الملامسة (الأختام المطاطية بما في ذلك NBR Butadiene Nitrile Rubber ، ومطاط FKM Fluoride ، ومطاط النتريل المائي HNBR ، وما إلى ذلك) والأختام غير الملامسة (مثل أختام Labyrinth). تمنع أختام التلامس الغبار الخارجي والأوساخ والرطوبة ، وما إلى ذلك من الدخول إلى النواة مع منع الزيت من التسرب من المحامل. تخلق الأختام غير الملامسة ، وفقًا للتصميم الخاص ، متاهة لمنع التلوث وزيادة الاحتكاك المحمل.

المعلمة (المواصفات)

اللواحق

التصميم الداخلي

قبل الميلاد: المحامل مع قفص من الحديد الزهر تسترشد بكرات ، مناسبة للأعمدة الرئيسية لتوربينات الرياح.

CA/CAC: تحتوي الحلقة الداخلية على أضلاع على كلا الجانبين ، مع حلقة دليل مسترشد القفص ، وقفص النحاس المعني.

CC (J)/CJ: لا تحتوي الحلقة الداخلية على ضلع ، مع حلقة توجيهية مستردة بالقفص ، وأقفاص فولاذية مختومة.

CCJA/EJA: لا تحتوي الحلقة الداخلية على ضلع ، مع حلقة دليل مسترشدة من الحلقة الخارجية ، وأقفاص فولاذية مختومة.

CAF: على غرار نوع CA ، ولكن مع قفص الصلب الآلي.

ECA/ECAC: القفص النحاسي على شكل شوكة على شكل شوكة ، تحتوي الحلقة الداخلية على أضلاع على كلا الجانبين ، مع حلقة توجيهية مسترشد الحلقة الداخلية ومجموعة الأسطوانة المحسنة.

التصميم الخارجي (الأختام ، الأخاديد المفاجئة ، إلخ)

-cs ، -2cs: تم تجهيز جانب واحد أو كلا الجانبين بأختام NBR التلامس.

-CS2 أو -2CS2: تم تجهيز جانب واحد أو كلا الجانبين بختام FKM التلامس.

-CS5 ، -2CS5: تم تجهيز جانب واحد أو كلا الجانبين بأختام HNBR التلامس.

-RS ، -2RS: تم تجهيز جانب واحد أو كلا الجانبين بأختام NBR التلامس.

-RS5 ، -2RS5: تم تجهيز جانب واحد أو كلا الجانبين بأختام HNBR التلامس.

K: تتحمل مدبب مع تفتق من 1:12.

K30: تجويف مدبب مع تفتق من 1:30.

تصميم القفص

F: قفص الصلب الماكينة ، مسترشدين الحلقة الداخلية.

FA: قفص فولاذيش مصنوع ، مسترشدين من الخاتم الخارجي.

J: قفص فولاذي مختوم ، مسترشدين الحلقة الداخلية.

JA: قفص فولاذي مختوم ، مسترشدين الحلقة الخارجية.

MA: قفص النحاس المصنوع من ذلك ، مسترشدين الحلقة الخارجية.

المعالجة المادية والحرارة

235220: الخاتم الداخلي يتم تصلبه للحالة ، والتحمل الداخلي له أخدود حلزوني.

HA3: الخاتم الداخلي مصقول.

الدقة ، التخليص ، التحميل المسبق ، والتشغيل الهادئ

C08: دقة الدوران تلبي درجة التسامح P5.

C083: C08 + C3.

C084: C08 + C4.

C2: التخليص الداخلي الشعاعي أصغر من الصف الطبيعي.

C3: التخليص الداخلي الشعاعي أكبر من الصف الطبيعي.

C4: التخليص الداخلي الشعاعي أكبر من C3.

C5: التخليص الداخلي الشعاعي أكبر من C4.

P5: دقة الأبعاد ودقة الدوران تلبي درجة التسامح P5.

P6: الدقة الأبعاد والتناوب تلبي درجة التسامح P6.

P62: P6 + C2.

تشحيم

GEM9: مليئة بـ 70-100 ٪ من SKF LGHB 2 الشحوم.

VT143: مليئة 25-45 ٪ من SKF LGEP 2 الشحوم.

VT143C: مليئة بـ 70-100 ٪ من SKF LGEP 2 الشحوم.

W64: الزيت الصلب.

W: الخاتم الخارجي ليس له أخدود تزييت وثقوب تزييت.

W20: الحلقة الخارجية لها ثلاث ثقوب تزييت.

W26: الحلقة الداخلية لديها ستة ثقوب التشحيم.

W33: الحلقة الخارجية لها أخدود تزييت وثلاث ثقوب تزييت.

W33x: الحلقة الخارجية لها أخدود تزييت وستة ثقوب تزييت.

W77: تم إدخال ثقوب تزييت W33.

W513: W26 + W33.

المتغيرات الأخرى

R505: محامل لصناديق محور السكك الحديدية.

VA405: محامل للآلات الاهتزازية ، مع قفص فولاذي مصقول للحالة.

VA406: على غرار VA405 ، ولكن التجويف الداخلي للحلقة الداخلية الأسطوانية مغلفة مع PTFE.

VA991: المحامل مناسبة للتطبيقات عالية السرعة.

VE552 (هـ): تحتوي الحلقة الخارجية على جانب واحد على ثلاثة ثقوب ملولبة متساوية لربط معدات الرفع. تشير E إلى أن المحمل مجهز بتروم العين.

VE553 (E): على غرار VE552 (E) ، ولكن الحلقة الخارجية على كلا الجانبين لها ثقوب ملولبة.

VG114: قفص فولاذي مصقول للحالة.

VQ424: دقة الدوران أعلى من C08.

طلب

استغلال التعدين والمعالجة:في بيئة التعدين ، يوجد عدد كبير من أمور الجسيمات مثل الغبار والرواسب. في الوقت نفسه ، ستولد المعدات اهتزازًا كبيرًا نسبيًا وتأثيرًا أثناء التشغيل. تستخدم محامل الأسطوانة الكروية المختومة بشكل شائع في المعدات مثل الكسارات ومطاحن الكرة وشاشات الاهتزاز وناقلات الحزام. على سبيل المثال ، في الجزء الرئيسي من الكسارة ، يمكن أن تحمل تحمل الأسطوانة الكروية المختومة التأثيرات والاهتزازات القوية ، وتمنع الغبار والجزيئات الحجرية المكسرة من دخول الجزء الداخلي من المحمل ، وضمان التشغيل المستقر للمهارئ. في مصنع الكرة ، يمكن أن يتحمل المحمل أحمالًا ثقيلة ، ويمكن أن يتجنب هيكل الختم اقتحام الحطام من وسائط الطحن والمواد ، وبالتالي إطالة عمر خدمة المحمل.

صناعة المعادن:أثناء عملية الإنتاج المعدني ، هناك ظروف عمل معقدة مثل ارتفاع درجة الحرارة ، والحطام المعدني ، ومقياس الطاحونة ، وسوائل التبريد. محامل الأسطوانة الكروية المختومة مناسبة للمعدات مثل المطاحن المتداول ، وآلات الصب المستمرة ، ومعدات شحن الفرن الصهر ، وناقلات الصلب. أخذ مطحنة متدحرة كمثال ، يحتاج المحمل إلى تحمل قوى متداول ضخمة وضغوط حرارية. يمكن أن يمنع هيكل الختم مقياس الطاحونة ، وسوائل التبريد ، وغيرها من الشوائب من الدخول ، والحفاظ على حالة تزييت جيدة من المحمل ، وضمان الدوران الدقيق لفة لفات. تتطلب أجهزة اهتزاز القالب ونقل الجداول الأسطوانة لآلات الصب المستمرة مثل هذه المحامل للتكيف مع ظروف عمل درجة الحرارة المرتفعة والأحمال الثقيلة.

آلات البناء والهندسة:غالبًا ما تعمل الآلات البناء والهندسة مثل الحفارات والرافعات والجرافات والخلاطات الخرسانية في بيئات في الهواء الطلق مع الكثير من الغبار ، وكذلك الظروف الموحلة والرطبة. يمكن تطبيق محامل الأسطوانة الكروية المختومة على آليات الجليد ، ونقاط المفصلات من الطفرة والعصا ، ومحاور العجلات ، وأعمدة خلط هذه المعدات. على سبيل المثال ، تستخدم محامل الجليد من الحفارات محامل أسطوانة كروية مغلقة ، والتي يمكن أن تحمل الأحمال الشعاعية والمحورية والانقطاف المعقدة. في الوقت نفسه ، يمكن أن يمنع بنية الختم من اقتحام التربة والرمال والماء ، مما يضمن الدوران المرن وموثوقية المعدات.

إنتاج الأسمنت:تحتوي معدات إنتاج الأسمنت مثل الأفران الدوارة ومطاحن المواد الخام ومطاحن الأسمنت وفواصل المسحوق على بيئات عمل قاسية مع كمية كبيرة من الغبار والأحمال الثقيلة أثناء التشغيل. تلعب محامل الأسطوانة الكروية المختومة دورًا مهمًا في هذه المعدات. على سبيل المثال ، في بكرات الدعم ومحامل أسطوانات الدفع من الأفران الدوارة ، يمكن أن تمنع بنية الختم بشكل فعال دخول غبار الأسمنت ، وتحمل الوزن الهائل لجسم الفرن والاهتزازات أثناء التشغيل ، وضمان التشغيل المستقر للفرن الدوار. تعتمد المحامل الرئيسية لمطاحن المواد الخام ومطاحن الأسمنت أيضًا على هذه المحامل لتحمل الأحمال الثقيلة ومنع تلوث الغبار.

صناعة الطاقة:في محطات الطاقة ، سواء كانت توليد الطاقة الحرارية أو توليد الطاقة الكهرومائية أو توليد طاقة الرياح ، توجد معدات تستخدم محامل بكرة كروية مغلقة. مثل مرسوم الفحم والمراوح ومضخات مياه التغذية في محطات الطاقة الحرارية وتوربينات الماء والمولدات في نباتات الطاقة الكهرومائية ، وكذلك الأعمدة الرئيسية وأنظمة yaw لتوربينات الرياح في محطات طاقة الرياح. مع أخذ توربينات الرياح كمثال ، يحتاج المحمل الرئيسي إلى تحمل أحمال محورية وقاعية ضخمة. يمكن أن يمنع بنية الختم لحمل الأسطوانة الكروية المختومة من اقتحام الرمال والرياح ومياه الأمطار والرطوبة ، والتكيف مع بيئة العمل القاسية في الهواء الطلق ، وضمان التشغيل الموثوق لتوربينات الرياح.

صناعة الورق:أثناء عملية صنع الورق ، ستتلامس معدات إنتاج الورق مع مواد مثل المياه والعوامل الكيميائية والألياف. يمكن استخدام محامل الأسطوانة الكروية المختومة في أجزاء مثل قسم الصحافة وقسم التجفيف ولفاءات الورق. في قسم الصحافة ، يحتاج المحمل إلى تحمل الضغط أثناء الضغط على الورق ، ويمكن أن يمنع هيكل الختم ألياف اللب من الماء والورق من الدخول ، وحماية المحمل من التآكل والارتداء. تحتاج المحامل في قسم التجفيف إلى تحمل درجات حرارة عالية والبخار ، ويمكن لجهاز الختم أن يمنع فقدان الشحوم التشحيم وتطفل الشوائب الخارجية ، مما يضمن الدوران المستقر لفة التجفيف.
