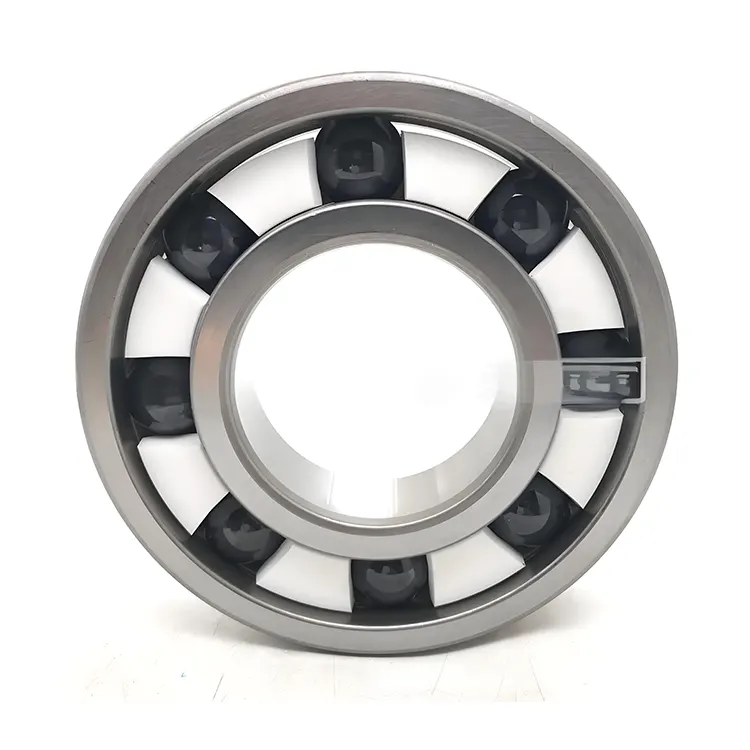

تشاينا كميل-أنبوب الفولاذ المقاوم للصدأ المصنعة والوصلات العميقة الصلب مصنوعة من الفولاذ المقاوم للصدأ ، مع حلقات داخلية وخارجية ، والعمليات المتقاطعة ، والمقاطع العرضية. تتمتع محامل كرة الخزف العميقة الهجينة بقوة ومتانة ، وهي متينة. يمكن تحمل الأحمال الثقيلة.
مزيج من مكونات البورسلين ومكونات الصلب الداخلية يستفيد بالكامل من مزايا البورسلين والصلب. إنه لا يوفر سعة الحمل فحسب ، بل يوفر أيضًا المرونة. تحسين السرعة وارتداء الأداء.
مادة البرد مصنوعة من مواد الأرض. تشمل المواد الشائعة الأخرى نيتريد السيليكون (SI3N4) ، والسيليكون. لديهم الخصائص التالية: الكثافة العالية والكثافة المنخفضة مقارنة بعجلات السبائك التقليدية ، وعجلة الطين ثقيلة ، وقد حصلت على الكثير من البلى. لديها وقت حركة أقل.
تتكون مواد الركيزة عادة من البلاستيك الصناعي (على سبيل المثال ، polytetrafluoroethylene) والمعادن (على سبيل المثال ، الفولاذ المقاوم للصدأ). يتم تقليل قوى التدحرج بشكل أكبر من خلال غلاف بلاستيكي خفيف الوزن منخفض الوزن. من ناحية أخرى ، فإن محمل كرة الخزانة العميقة الهجينة ، من ناحية أخرى ، قوية للغاية ودائمة ، مما يجعلها مثالية للإنتاج عالي السرعة وعالي الحجم.
تم تجهيز هذه الآلات بعملية عالية السرعة. يتم استخدام أشباه الموصلات الطبية للهندسة الميكانيكية ذات الوزن الطويل والسيارات في العديد من التطبيقات مثل معدات التصنيع.
|
رقم النموذج |
قطر داخلي |
القطر الخارجي |
عرض |
|
684C |
4 |
9 |
2.5 |
|
694C |
4 |
11 |
4 |
|
604c |
4 |
12 |
4 |
|
624C |
4 |
13 |
5 |
|
634C |
4 |
16 |
5 |
|
685C |
5 |
11 |
3 |
|
695C |
5 |
13 |
4 |
|
605C |
5 |
14 |
5 |
|
625C |
5 |
16 |
5 |
|
635C |
5 |
19 |
6 |
|
686C |
6 |
13 |
3.5 |
|
696C |
6 |
15 |
5 |
|
606C |
6 |
17 |
6 |
|
626C |
6 |
19 |
6 |
|
636C |
6 |
22 |
7 |
|
687C |
7 |
14 |
3.5 |
|
697C |
7 |
17 |
5 |
|
607C |
7 |
19 |
6 |
|
627C |
7 |
22 |
7 |
|
637C |
7 |
26 |
9 |
|
688C |
8 |
16 |
4 |
|
698C |
8 |
19 |
6 |
|
608C |
8 |
22 |
7 |
|
628C |
8 |
24 |
8 |
|
638C |
8 |
28 |
9 |
|
689C |
9 |
17 |
4 |
|
699C |
9 |
20 |
6 |
|
609C |
9 |
24 |
7 |
|
629C |
9 |
26 |
8 |
|
639C |
9 |
30 |
10 |
|
6800C |
10 |
19 |
5 |
|
6900C |
10 |
22 |
6 |
|
6000C |
10 |
26 |
8 |
|
6200C |
10 |
30 |
9 |
|
6300C |
10 |
35 |
11 |
|
6801C |
12 |
21 |
5 |
|
6901C |
12 |
24 |
6 |
|
16001C |
12 |
28 |
7 |
|
6001C |
12 |
28 |
8 |
|
6201C |
12 |
32 |
10 |
|
6301C |
12 |
37 |
12 |
|
6802C |
15 |
24 |
5 |
|
6902C |
15 |
28 |
7 |
|
16002C |
15 |
32 |
8 |
|
6002C |
15 |
32 |
9 |
|
6202C |
15 |
35 |
11 |
|
6302C |
15 |
42 |
13 |
|
6803C |
17 |
26 |
5 |
|
6903C |
17 |
30 |
7 |
|
16003C |
17 |
35 |
8 |
|
6003C |
17 |
35 |
10 |
|
6203C |
17 |
40 |
12 |
|
6303C |
17 |
47 |
14 |
|
6403C |
17 |
62 |
17 |
|
6804C |
17 |
32 |
7 |
|
6904C |
20 |
37 |
9 |
|
16004C |
20 |
42 |
8 |
|
6004C |
20 |
42 |
12 |
|
6204C |
20 |
47 |
14 |
|
6304C |
20 |
52 |
15 |
|
6404C |
20 |
72 |
19 |
|
6805C |
25 |
37 |
7 |
|
6905C |
25 |
42 |
9 |
|
16005C |
25 |
47 |
8 |
|
6005C |
25 |
47 |
12 |
|
6205C |
25 |
52 |
15 |
|
6305C |
25 |
62 |
17 |
|
6405C |
25 |
80 |
21 |
|
6806C |
30 |
42 |
7 |
|
6906C |
30 |
47 |
9 |
|
16006C |
30 |
55 |
9 |
|
6006C |
30 |
55 |
13 |
|
6206C |
30 |
62 |
16 |
|
6306C |
30 |
72 |
19 |
|
6406C |
30 |
90 |
23 |
|
6807C |
35 |
47 |
7 |
|
6907C |
35 |
55 |
10 |
|
16007C |
35 |
62 |
9 |
|
6007C |
35 |
62 |
14 |
|
6207C |
35 |
72 |
17 |
|
6307C |
35 |
80 |
21 |
|
6407C |
35 |
100 |
25 |
|
6808C |
40 |
52 |
7 |
|
6908C |
40 |
62 |
12 |
|
16008C |
40 |
68 |
9 |
|
6008C |
40 |
68 |
15 |
|
6208C |
40 |
80 |
18 |
|
6308C |
40 |
90 |
23 |
|
6408C |
40 |
110 |
27 |
|
6809C |
45 |
58 |
7 |
|
6909C |
45 |
68 |
12 |
|
16009C |
45 |
75 |
10 |
|
6009C |
45 |
75 |
16 |
|
6209C |
45 |
85 |
19 |
|
6309C |
45 |
100 |
25 |
|
6409C |
45 |
120 |
29 |
|
6810C |
50 |
65 |
7 |
|
6910C |
50 |
72 |
12 |
|
16010C |
50 |
80 |
10 |
|
6010C |
50 |
80 |
16 |
|
6210C |
50 |
90 |
20 |
|
6310C |
50 |
110 |
27 |
|
6410C |
50 |
130 |
31 |
|
6811C |
55 |
72 |
9 |
|
6911C |
55 |
80 |
13 |
|
16011C |
55 |
90 |
11 |
|
6011C |
55 |
90 |
18 |
|
6211C |
55 |
100 |
21 |
|
6311C |
55 |
120 |
29 |
|
6411C |
55 |
140 |
33 |
|
6812C |
60 |
78 |
10 |
|
6912C |
60 |
85 |
13 |
|
16012C |
60 |
95 |
11 |
|
6012C |
60 |
95 |
18 |
|
6212C |
60 |
110 |
22 |
|
6312C |
60 |
130 |
31 |
|
6412C |
60 |
150 |
35 |
|
6813C |
65 |
85 |
10 |
|
6913C |
65 |
90 |
13 |
|
16013C |
65 |
100 |
11 |
|
6013C |
65 |
100 |
18 |
|
6213C |
65 |
120 |
23 |
|
6313C |
65 |
140 |
33 |
|
6814C |
70 |
90 |
10 |
|
6914C |
70 |
100 |
16 |
|
16014C |
70 |
110 |
13 |
|
6014C |
70 |
110 |
20 |
|
6214C |
70 |
125 |
24 |
|
6314C |
70 |
150 |
35 |
|
6815C |
75 |
95 |
10 |
|
6915C |
75 |
105 |
16 |
|
16015C |
75 |
115 |
13 |
|
6015C |
75 |
115 |
20 |
|
6215C |
75 |
130 |
25 |
|
6816C |
80 |
100 |
10 |
|
6916C |
80 |
110 |
16 |
|
16016C |
80 |
125 |
14 |
|
6016C |
80 |
125 |
22 |
|
6216C |
80 |
140 |
26 |
لاحقة المواد
ح: يشير إلى كرات السيراميك. على سبيل المثال ، 6205 - H يمثل محمل كرة أخدود عميق من طراز 6205 مع كرات السيراميك كعناصر المتداول.
T: قد يشير إلى قفص مصنوع من مواد السيراميك. إذا كانت هذه هي اللاحقة المشتركة "HT" ، فهذا يعني أن المحمل له كرات سيراميك وقفص خزفي.
لاحقة درجة التسامح
P4: يشير إلى أن درجة التسامح مع المحمل يتوافق مع مستوى ISO 4 - المستوى. ينتمي إلى درجة عالية الدقة وعادة ما تستخدم في المعدات ذات المتطلبات الدقيقة عالية ، مثل مغزل أدوات الآلة الدقيقة.
P5: يتوافق درجة التسامح مع مستوى ISO 5 - المستوى. دقتها أقل قليلاً من بدقة P4 ، كما أنها تستخدم على نطاق واسع في بعض المعدات الصناعية مع بعض المتطلبات الدقيقة.
لاحقة التخليص
C3: يشير إلى أن الخلوص الشعاعي للمحمل أكبر من الخلوص القياسي. إنه مناسب للحالات التي يولد فيها المحمل تمدد حراريًا كبيرًا أثناء التشغيل ، مما يمنع المحمل من الاستيلاء بسبب التمدد الحراري.
C4: التخليص أكبر من C3. غالبًا ما يتم استخدامه في ظروف العمل عالية الحمل أو عالية السرعة أو عالية الحمل.
CM: يمثل خلوص المحركات ، وهو نطاق تصريح خاص مناسب للمعدات مثل المحركات ذات المتطلبات العالية للاهتزاز والضوضاء.
Z: يشير إلى أن المحمل له غطاء غبار على جانب واحد ، والذي يمكن أن يمنع الغبار والشوائب الأخرى من دخول المحمل.
ZZ: هذا يعني أن المحمل له غلاف الغبار على كلا الجانبين.
RS: يشير إلى أن المحمل له جهة اتصال - اكتب ختم المطاط على جانب واحد. تأثير الختم جيد ، والذي يمكن أن يمنع تسرب زيت التشحيم وتسلل الشوائب الخارجية ، لكنه سيزيد من عزم دوران احتكاك معين.
2RS: هذا يعني أن المحمل له جهة الاتصال - اكتب الأختام المطاطية على كلا الجانبين.
صناعة الأدوات الآلية:في نظام المغزل لأدوات آلة الدقة ، يمكن أن تحسن محامل كرة الخزانة العميقة الهجينة من الدقة الدورانية واستقرار المغزل ، وتقليل الاهتزاز والتشوه الحراري ، وبالتالي تعزيز دقة وفعالية الأداة الآلية. فهي مناسبة للمعدات مثل مطاحن الدقة ومراكز الآلات.
صناعة السيارات:في المنتجات الحركية مثل المحركات عالية السرعة والمحركات المؤازرة ، يمكن أن تتكيف هذه المحامل مع التشغيل عالي السرعة للمحركات ، وتحمل كل من الأحمال المحورية والشعاعية. وفي الوقت نفسه ، تساعد خصائصها المنخفضة الاحتكاك والعزل الكهربائي على تحسين كفاءة وموثوقية المحركات وتقليل استهلاك الطاقة.
الطيران:في بعض مكونات محركات الطائرات والطائرات ، تكون متطلبات أداء وموثوقية المحامل مرتفعة للغاية. إن الأداء عالي السرعة ، وسعة الحمل عالية الحمل ، ومقاومة التآكل لمحامل كراميك الخزفية العميقة الهجينة تمكنهم من تلبية المتطلبات الصارمة لحقل الفضاء وضمان التشغيل العادي للمعدات.
الأجهزة الطبية:في بعض الأجهزة الطبية التي تتطلب عملية عالية من الضوضاء وتناقص الضوضاء ، مثل الماسحات الضوئية المقطوعة المقطوعة بالتقسيم المقطعي والمعدات الجراحية للأسنان ، يمكن للاحتكاك المنخفض ، ونظافة عالية ، ومقاومة التآكل للمعدات الخزفية الهجينة العميقة ، أن تلبي المتطلبات الخاصة للمعدات ، مما يضمن العملية العادية للمعدات وسلامة المرضى.
معدات تصنيع أشباه الموصلات:أثناء عملية تصنيع رقائق أشباه الموصلات ، تكون متطلبات دقة واستقرار المعدات مرتفعة للغاية. يمكن أن تفي بخصائص التلوث العالية والمنخفضة من محامل كرة الخزف العميقة الهجينة بالمتطلبات الصارمة لمعدات تصنيع أشباه الموصلات وضمان التقدم السلس لعملية الإنتاج.
