محمل كرة التوجه التوجيهية

شركة Komel Bearing Co. ، Ltd هي شركة تصنيع ومورد للحامل في الاتجاه الواحد في الصين. لقد تم تخصيصنا في الحمل المودعة لسنوات عديدة. منتجاتنا تتمتع بميزة سعر جيد وقمنا بتصدير محاملنا إلى العديد من الأسواق. نتطلع إلى أن تصبح شريكك على المدى الطويل في الصين.

إرسال استفسار

وصف المنتج

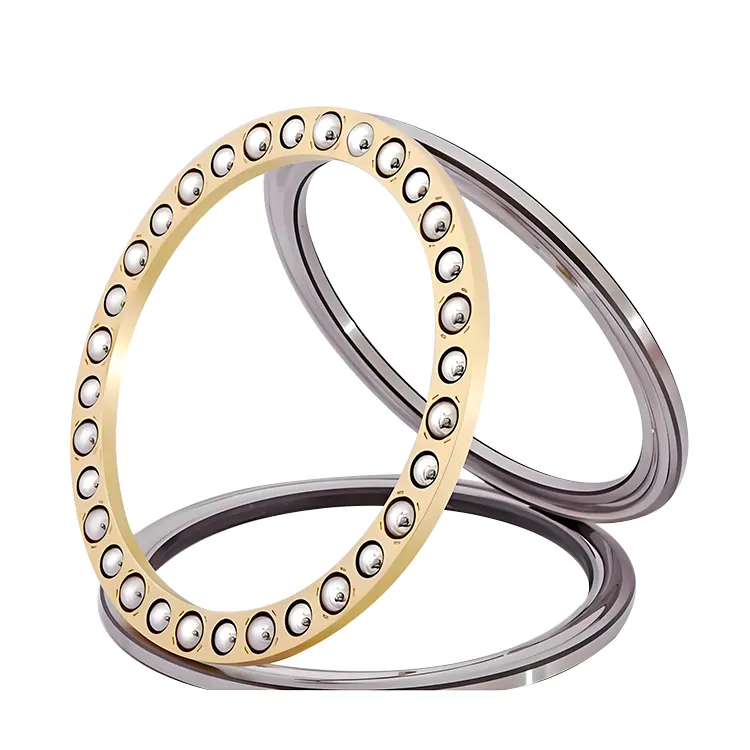

تتألف محامل كرة التوجه الفردي لشركة Komel من ثلاثة أجزاء: غسالة الإسكان ، وغسالة العمود ، وتجميع الكرة والقفص. يسمى الجزء الذي يتعاون مع العمود غسالة العمود ، والجزء الذي يتعاون مع السكن يسمى غسالة الإسكان. تتدحرج الكرات بين غسالة العمود وغسالة الإسكان. يتم استخدام محمل كرة التوجه الواحد للحفاظ على موضع الكرات لمنعها من التصادم والفرك ضد بعضها البعض. يمكن أن تتحمل هذه المحامل حملًا محوريًا للتفريغ الواحد ويمكن أن يحد فقط من الإزاحة المحورية للعمود والسكن في اتجاه واحد. لديهم مجموعة واسعة من حقول التطبيق وتستخدم بشكل أساسي في خطافات الرافعة ومضخات المياه العمودية والطرد المركزي الرأسي والرافعات والمخفضات منخفضة السرعة.

المعلمة (المواصفات)

رقم النموذج	قطر داخلي	القطر الخارجي	عرض
با 3	3	8	3.5
با 4	4	10	4
با 5	5	12	4
با 6	6	14	5
با 7	7	17	6
با 8	8	19	7
با 9	9	20	7
51100	10	24	9
51200	10	26	11
51101	12	26	9
51201	12	28	11
51102	15	28	9
51202	15	32	12
51103	17	30	9
51203	17	35	12
51104	20	35	10
51204	20	40	14
51105	25	42	11
51205	25	47	15
51305	25	52	18
51405	25	60	24
51106	30	47	11
51206	30	52	16
51306	30	60	21
51406	30	70	28
51107	35	52	12
51207	35	62	18
51307	35	68	24
51407	35	80	32
51108	40	60	13
51208	40	68	19
51308	40	78	26
51408	40	90	36
51109	45	65	14
51209	45	73	20
51309	45	85	28
51409	45	100	39
51110	50	70	14
51210	50	78	22
51310	50	95	31
51410	50	110	43
51111	55	78	16
51211	55	90	25
51311	55	105	35
51411	55	120	48
51112	60	85	17
51212	60	95	26
51312	60	110	35
51412 م	60	130	51
51113	65	90	18
51213	65	100	27
51313	65	115	36
51413 م	65	140	56
51114	70	95	18
51214	70	105	27
51314	70	125	40
51414 م	70	150	60
51115	75	100	19
51215	75	110	27
51315	75	135	44
51415 م	75	160	65
51116	80	105	19
51216	80	115	28
51316	80	140	44
51416 م	80	170	68
51117	85	110	19
51217	85	125	31
51317	85	150	49
51417 م	85	180	72
51118	90	120	22
51218	90	135	35
51318	90	155	50
51418 م	90	190	77
51120	100	135	25
51220	100	150	38
51320	100	170	55
51420 م	100	210	85
51122	110	145	25
51222	110	160	38
51322 م	110	190	63
51422 م	110	230	95
51124	120	155	25
51224	120	170	39
51324 م	120	210	70
51424 م	120	250	102
51126	130	170	30
51226	130	190	45
51326 م	130	225	75
51426 م	130	270	110
51128	140	180	31
51228	140	200	46
51328 م	140	240	80
51428 م	140	280	112
51130 م	150	190	31
51230 م	150	215	50
51330 م	150	250	80
51430 م	150	300	120
51132 م	160	200	31
51232 م	160	225	51
51332 م	160	270	87
51134 م	170	215	37
51234 م	170	240	55
51334 م	170	280	87
51136 م	180	225	34
51236 م	180	250	56
51336 م	180	300	95
51138 م	190	240	37
51238 م	190	270	62
51338 م	190	320	105
51140 م	200	250	37
51240 م	200	280	62
51340 م	200	340	110
51144 م	220	270	37
51244 م	220	300	63
51148 م	240	300	45
51248 م	240	340	78
51152 م	260	320	45
51252 م	260	360	79
51156 م	280	350	53
51256 م	280	380	80
51160 م	300	380	62
51260 م	300	420	95
51164 م	320	400	63
51264 و	320	440	95
51168 م	340	420	64
51268 و	340	460	94
51172 و	360	440	65
51272 و	360	500	110
51176 و	380	460	65
51276 و	380	520	112
51180 و	400	480	65
51184 و	420	500	65
51188 و	440	540	80
51192 و	460	560	80
51196 و	480	580	80
511/500 و	500	600	80
511/530 و	530	640	85
511/560 و	560	670	85
511/600 و	600	710	85
511/630 و	630	750	95
511/670 و	670	800	105
53201+U 201	12	28	13
53202+U 202	15	32	15
53203+U 203	17	35	15
53204+U 204	20	40	17
53205+U 205	25	47	19
53206+U 206	30	52	20
53306+U 306	30	60	25
53207+U 207	35	62	22
53307+U 307	35	68	28
53208+U 208	40	68	23
53308+U 308	40	78	31
53408+U 408	40	90	42
53209+U 209	45	73	24
53309+U 309	45	85	33
53210+U 210	50	78	26
53310+U 310	50	95	37
53410+U 410	50	110	50
53211+U 211	55	90	30
53311+U 311	55	105	42
53411+U 411	55	120	55
53212+U 212	60	95	31
53312+U 312	60	110	42
53412 م+ش 412	60	130	58
53213+U 213	65	100	32
53313+U 313	65	115	43
53214+U 214	70	105	32
53314+U 314	70	125	48
53414 م+ش 414	70	150	69
53215+U 215	75	110	32
53315+U 315	75	135	52
53415 م+ش 415	75	160	75
53216+ U 216	80	115	33
53316+U 316	80	140	52
53217+ U217	85	125	37
53317+U 317	85	150	58
53218+U 218	90	135	42
53318+U 318	90	155	59
53418 م+ش 418	90	190	88
53220+U 220	100	150	45
53320+U 320	100	170	64
53420 م+ش 420	100	210	98
53222+U 222	110	160	45
53322 م+ش 322	110	190	72
53224+U 224	120	170	46
53324 م+ U324	120	210	80
53226+U 226	130	190	53
53228+U 228	140	200	55

اللواحق

1. فصول الدقة

P0: التسامح العادي ، وهو درجة التسامح الأكثر استخدامًا لمحامل كرة الدفع. إنه مناسب لسيناريوهات التطبيق الصناعي العام ويستخدم في معظم المعدات الميكانيكية العادية لتلبية متطلبات الدقة الأساسية.

P6: مستوى واحد أعلى من P0 ، الذي يستخدم عادة للمعدات مع متطلبات معينة لدقة الدوران ، مثل نظام تغذية أدوات الآلة ، وما إلى ذلك ، والتي يمكن أن تجعل تشغيل الجهاز أكثر استقرارًا وتقليل الاهتزاز والضوضاء.

P5: الدقة أعلى من P6 ، وغالبًا ما تستخدم في المعدات الميكانيكية عالية الدقة ، مثل مغزل أدوات الآلة الدقيقة ، وأدوات قياس ، وما إلى ذلك ، والتي يمكن أن تضمن تشغيل الجهاز عالي الدقة.

2. فصول الدرجات

C1: يشير إلى أن الخلوص الشعاعي للمحمل أصغر من المجموعة العادية ، وهو مناسب للمناسبات مع متطلبات صارمة على التخليص والتناسب الوثيق ، مثل بعض أنظمة المغزل عالية الدقة.

C2: التخليص أصغر من المجموعة العادية ، ولكنه أكبر من مجموعة C1 ، ويستخدم في بعض سيناريوهات التطبيق مع قيود معينة على التخليص ، ولكن ليس صارمًا مثل C1.

C3: التخليص أكبر من المجموعة العادية. غالبًا ما يتم استخدامه في المواقف التي سيتغير فيها المحمل بشكل كبير في الحجم بسبب زيادة درجة الحرارة أثناء التشغيل. يمكن أن يتجنب التأمل من التعثر بسبب التمدد الحراري.

3. مواد القفص

م: يشير إلى أن مادة القفص نحاسية. يتمتع أقفاص النحاس بقوة جيدة وارتداء مقاومة وهي مناسبة لظروف العمل ذات السرعات العالية والأحمال المتوسطة.

F: يشير إلى أقفاص الصلب الصلب ، عنصر المتداول الموجهة

TN: عادة ما يشير إلى أقفاص النايلون. أقفاص النايلون ضوئية في الوزن ، جيدة في التصميم الذاتي ، ومنخفضة في الضوضاء. فهي مناسبة لحامل كرة الدفع عالية السرعة.

طلب

خطاف الرافعة: عندما ترفع الرافعة الأشياء الثقيلة ، يتعرض الخطاف لقوة شد محورية كبيرة. يمكن أن يضمن محمل كرة التوجه الموضع المحوري ومرونة الدوران للخطاف.

مضخة المياه العمودية: يتعرض عمود مضخة المياه العمودية بشكل رئيسي للقوة المحورية أثناء التشغيل. يمكن أن تدعم محمل كرة الدفع ثقل العمود ويقاوم التوجه المحوري الناتج عن المكره.

الطرد المركزي الرأسي: يتم استخدامه لفصل جزيئات صلبة في السائل أو السوائل ذات الكثافة المختلفة. يتعرض عموده إلى حمل محوري كبير عند الدوران بسرعة عالية. يمكن أن تضمن محمل كرة الدفع التشغيل المستقر للعمود.

جاك: عند رفع الأشياء الثقيلة ، يحتاج المقبس إلى تحمل الضغط المحوري الضخم. يمكن أن تجعل محمل كرة الدفعات عن رفع المقبس أكثر استقرارًا ويمكن أن يقاوم الحمل المحوري.

المخفض منخفض السرعة: في بعض أجهزة النقل منخفضة السرعة التي تحتاج إلى تقليل السرعة وزيادة عزم الدوران ، يمكن أن تصمد تحمل كرة الدفع على القوة المحورية وضمان نعومة الإرسال.
