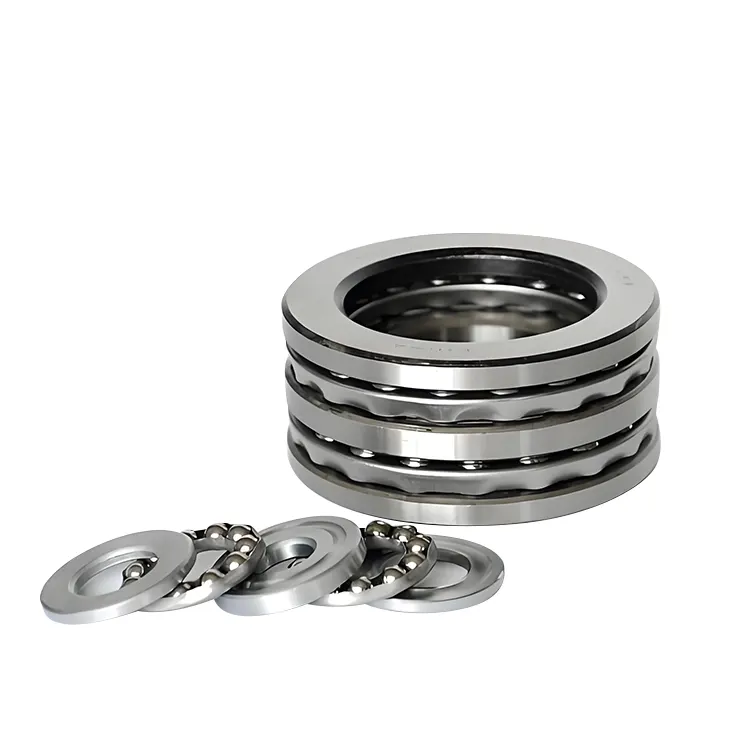

تتكون محامل دعم الضغط ثنائية الاتجاه في Komel من غسالة رمح وغسالة مقعدان ومجموعتان من مجموعات الكرة والإطار. تحتوي غسالات العمود على مهاوي ، وغسالات المنازل بها مطابخ. صفين من الكرات بين خيوط التحميل والتحميل. يتم استخدام هذا الجهاز للحفاظ على التوازن بين الكرات ، وضمان توزيع الكرة ، ومنع الانزلاق والسقوط.
يساعد تصميم محمل كرة التوجه المزدوج على مقاومة القوى المحورية في أي من الاتجاهين. يتم تحقيق ذلك من خلال الجمع بين مسارين جنبًا إلى جنب. يمكن أن تطبق هذه الطريقة بشكل فعال الأحمال المحورية في اتجاهات مختلفة في وقت واحد ويمكن أن تضمن دقة الموضع المحوري للحزمة.
|
رقم النموذج |
قطر داخلي |
القطر الخارجي |
عرض |
|
52202 |
10 |
32 |
22 |
|
52204 |
15 |
40 |
26 |
|
52205 |
20 |
47 |
28 |
|
52305 |
20 |
52 |
34 |
|
52406 |
20 |
70 |
52 |
|
52206 |
25 |
52 |
29 |
|
52306 |
25 |
60 |
38 |
|
52407 |
25 |
80 |
59 |
|
52207 |
30 |
62 |
34 |
|
52208 |
30 |
68 |
36 |
|
52307 |
30 |
68 |
44 |
|
52308 |
30 |
78 |
49 |
|
52408 |
30 |
90 |
65 |
|
52209 |
35 |
73 |
37 |
|
52309 |
35 |
85 |
52 |
|
52409 |
35 |
100 |
72 |
|
52210 |
40 |
78 |
39 |
|
52310 |
40 |
95 |
58 |
|
52211 |
45 |
90 |
45 |
|
52311 |
45 |
105 |
64 |
|
52411 |
45 |
120 |
87 |
|
52212 |
50 |
95 |
46 |
|
52312 |
50 |
110 |
64 |
|
52412 م |
50 |
130 |
93 |
|
52213 |
55 |
100 |
47 |
|
52214 |
55 |
105 |
47 |
|
52313 |
55 |
115 |
65 |
|
52314 |
55 |
125 |
72 |
|
52414 م |
55 |
150 |
107 |
|
52215 |
60 |
110 |
47 |
|
52315 |
60 |
135 |
79 |
|
52216 |
65 |
115 |
48 |
|
52316 |
65 |
140 |
79 |
|
52217 |
70 |
125 |
55 |
|
52218 |
75 |
135 |
62 |
|
52220 |
85 |
150 |
67 |
|
52320 |
85 |
170 |
94 |
|
52222 |
95 |
160 |
67 |
|
52224 |
100 |
170 |
68 |
|
52226 |
110 |
190 |
80 |
|
52228 |
120 |
200 |
81 |
|
52230 م |
130 |
215 |
89 |
|
52232 م |
140 |
225 |
90 |
|
52234 م |
150 |
240 |
97 |
|
52236 م |
150 |
250 |
98 |
|
54306+U 306 |
25 |
60 |
46 |
|
54207+U 207 |
30 |
62 |
42 |
|
54208+U 208 |
30 |
68 |
44 |
|
54307+U 307 |
30 |
68 |
52 |
|
54308+U 308 |
30 |
78 |
59 |
|
54209+U 209 |
35 |
73 |
45 |
|
54309+U 309 |
35 |
65 |
62 |
|
54409+U 409 |
35 |
100 |
86 |
|
54310+U 310 |
40 |
95 |
70 |
|
54410+U 410 |
40 |
110 |
92 |
|
54211+U 211 |
45 |
90 |
55 |
|
54312+U 312 |
50 |
110 |
78 |
|
54316+U 316 |
65 |
140 |
95 |
|
54416 م+ش 416 |
65 |
170 |
140 |
|
54317+U 317 |
70 |
150 |
105 |
|
54420 م+ش 420 |
80 |
210 |
176 |
P0: التسامح العادي ، وهو درجة التسامح الأكثر استخدامًا لمحامل كرة الدفع. إنه مناسب لسيناريوهات التطبيق الصناعي العام ويستخدم في معظم المعدات الميكانيكية العادية لتلبية متطلبات الدقة الأساسية.
P6: مستوى واحد أعلى من P0 ، الذي يستخدم عادة للمعدات مع متطلبات معينة لدقة الدوران ، مثل نظام تغذية أدوات الآلة ، وما إلى ذلك ، والتي يمكن أن تجعل تشغيل الجهاز أكثر استقرارًا وتقليل الاهتزاز والضوضاء.
P5: الدقة أعلى من P6 ، وغالبًا ما تستخدم في المعدات الميكانيكية عالية الدقة ، مثل مغزل أدوات الآلة الدقيقة ، وأدوات قياس ، وما إلى ذلك ، والتي يمكن أن تضمن تشغيل الجهاز عالي الدقة.
2. فصول الدرجاتC1: يشير إلى أن الخلوص الشعاعي للمحمل أصغر من المجموعة العادية ، وهو مناسب للمناسبات مع متطلبات صارمة على التخليص والتناسب الوثيق ، مثل بعض أنظمة المغزل عالية الدقة.
C2: التخليص أصغر من المجموعة العادية ، ولكنه أكبر من مجموعة C1 ، ويستخدم في بعض سيناريوهات التطبيق مع قيود معينة على التخليص ، ولكن ليس صارمًا مثل C1.
C3: التخليص أكبر من المجموعة العادية. غالبًا ما يتم استخدامه في المواقف التي سيتغير فيها المحمل بشكل كبير في الحجم بسبب زيادة درجة الحرارة أثناء التشغيل. يمكن أن يتجنب التأمل من التعثر بسبب التمدد الحراري.
3. مواد القفصم: يشير إلى أن مادة القفص نحاسية. يتمتع أقفاص النحاس بقوة جيدة وارتداء مقاومة وهي مناسبة لظروف العمل ذات السرعات العالية والأحمال المتوسطة.
F: يشير إلى أقفاص الصلب الصلب ، عنصر المتداول الموجهة
TN: عادة ما يشير إلى أقفاص النايلون. أقفاص النايلون ضوئية في الوزن ، جيدة في التصميم الذاتي ، ومنخفضة في الضوضاء. فهي مناسبة لحامل كرة الدفع عالية السرعة.
صناعة الأدوات الآلية: تستخدم عادة في مكونات المغزل لأدوات الماكينة ، مثل مغزل المخرطة الأفقية ، والتي يمكن أن تصمد أمام قوة القطع المحورية من قطعة العمل ، مع ضمان دقة تحديد المواقع المحورية للمغزل وضمان دقة المعالجة.
المعدات المعدنية: في بعض المعدات في صناعة المعادن ، مثل جهاز اهتزاز البلور لآلة صب مستمرة ، يتم استخدام محامل كرة الدفع ثنائية الاتجاه لتحمل القوة المحورية للمكونات الاهتزازية وضمان التشغيل المستقر للمعدات.
المخفض: في بعض المخفضات ، وخاصة في الحالات التي يجب أن تتحمل فيها الأحمال المحورية ثنائية الاتجاه ، يتم استخدام محامل كرة الدفع ثنائية الاتجاه لدعم عمود الإرسال وعزم النقل وقوة القوة المحورية.
صناعة السيارات: على سبيل المثال ، في نقل السيارة ، يمكن استخدام محامل كرة الدفع ثنائية الاتجاه لدعم بعض مهاوي التروس مع قوى محورية كبيرة لضمان الكفاءة الصحيحة للتروس.
