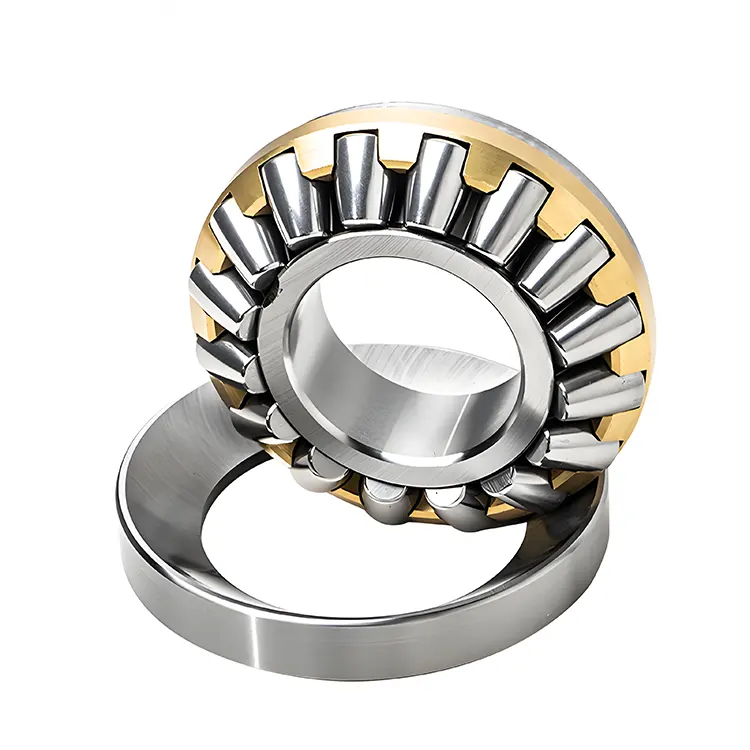

تتكون أسطوانة الدفع الكروية الصينية Komel من مساكن على شكل برميل ، وسطح داخلي مع أجور السباق ، والأسطح الخارجية والجلبة. البراميل هي بكرات صلبة تستخدم كأدوات المتداول. يوفر التصميم ملاءمة أكثر تشددًا بين الحلقات الداخلية والخارجية للمحمل تحت الأحمال المحورية ، وبالتالي تحقيق اتصال أفضل بين محمل التوجه الكروي والمرضى والحد من الإجهاد. يحتوي كل حلقة داخلية وخارجية على مضمار سباق يتلقى الأجزاء الدوارة.
يحتوي السباق الداخلي على تصميم منقسم يتكون من غسالة وثقوب مزدوجة. تحتوي غسالات العمود على مضمار سباق شائع يتماشى مع الدوران ، بينما تستخدم غسالات الدفع لمنع حركة الدوران. عادةً ما يكون محمل أسطوانة الدفع الكروي هو العنصر الأكثر أهمية وشكله يتناقض مع الدوران ، مما يوفر الدعم والتوجيه.
يتم استخدام القفص لتوزيع الدورات بشكل صحيح واتجاه الحركة ، مما يضمن التشغيل السلس للتروس دون أي رد فعل عنيف. يجب أن يأخذ تصميم القفص في الاعتبار خصائص حركة الدوار في الاتجاهات المحورية والشعاعية لضمان الاستقرار والموثوقية أثناء الدوران عالي السرعة وتحميله الذاتي.
هذه المحامل لها سعة حمولة عالية ، وخصائص جيدة للمركز ، ومعامل الاحتكاك العالي ومقاومة الحمل. يتم استخدامها على نطاق واسع في الصناعات مثل المعادن والتعدين والنفط والغاز وطاقة الرياح.
|
رقم النموذج |
قطر داخلي |
القطر الخارجي |
عرض |
|
29412 |
60 |
130 |
42 |
|
29414 |
70 |
150 |
48 |
|
29415 |
75 |
160 |
51 |
|
29416 |
80 |
170 |
54 |
|
29317 |
85 |
150 |
39 |
|
29417 |
85 |
180 |
58 |
|
29318 |
90 |
155 |
39 |
|
29418 |
90 |
190 |
60 |
|
29320 |
100 |
170 |
42 |
|
29420 |
100 |
210 |
67 |
|
29322 |
110 |
190 |
48 |
|
29422 |
110 |
230 |
73 |
|
29324 |
120 |
210 |
54 |
|
29424 |
120 |
250 |
78 |
|
29326 |
130 |
225 |
58 |
|
29426 |
130 |
270 |
85 |
|
29328 |
140 |
240 |
60 |
|
29428 |
140 |
280 |
85 |
|
29230 |
150 |
215 |
39 |
|
29330 |
150 |
250 |
60 |
|
29430 |
150 |
300 |
90 |
|
29332 |
160 |
270 |
64 |
|
29432 |
160 |
320 |
95 |
|
29334 |
170 |
280 |
67 |
|
29434 |
170 |
340 |
103 |
|
29236 |
180 |
250 |
42 |
|
29336 |
180 |
300 |
73 |
|
29436 |
180 |
360 |
109 |
|
29338 |
190 |
320 |
78 |
|
29438 |
190 |
380 |
115 |
|
29240 |
200 |
280 |
48 |
|
29340 |
200 |
340 |
85 |
|
29440 |
200 |
400 |
122 |
|
29244 |
220 |
300 |
48 |
|
29344 |
220 |
360 |
85 |
|
29444 |
220 |
420 |
122 |
|
29248 |
240 |
340 |
60 |
|
29348 |
240 |
380 |
85 |
|
29448 |
240 |
440 |
122 |
|
29252 |
260 |
360 |
60 |
|
29352 |
260 |
420 |
95 |
|
29452 |
260 |
480 |
132 |
|
29256 |
280 |
380 |
60 |
|
29356 |
280 |
440 |
95 |
|
29456 |
280 |
520 |
145 |
|
29260 |
300 |
420 |
73 |
|
29360 |
300 |
480 |
109 |
|
29460 |
300 |
540 |
145 |
|
29264 |
320 |
440 |
73 |
|
29364 |
320 |
500 |
109 |
|
29464 |
320 |
580 |
155 |
|
29268 |
340 |
460 |
73 |
|
29368 |
340 |
540 |
122 |
|
29468 |
340 |
620 |
170 |
|
29272 |
360 |
500 |
85 |
|
29372 |
360 |
560 |
122 |
|
29472 |
360 |
640 |
170 |
|
29276 |
380 |
520 |
85 |
|
29376 |
380 |
600 |
132 |
|
29476 |
380 |
670 |
175 |
|
29280 |
400 |
540 |
85 |
|
29380 |
400 |
620 |
132 |
|
29480 |
400 |
710 |
185 |
|
29284 |
420 |
580 |
95 |
|
29384 |
420 |
650 |
140 |
|
29484 |
420 |
730 |
185 |
|
29288 |
440 |
600 |
95 |
|
29388 |
440 |
680 |
145 |
|
29488 |
440 |
780 |
206 |
|
29292 |
460 |
620 |
95 |
|
29392 |
460 |
710 |
150 |
|
29492 |
460 |
800 |
206 |
|
29296 |
480 |
650 |
103 |
|
29396 |
480 |
730 |
150 |
|
29496 |
480 |
850 |
224 |
|
292/500 |
500 |
670 |
103 |
|
293/500 |
500 |
750 |
150 |
|
294/500 |
500 |
870 |
224 |
|
292/530 |
530 |
710 |
109 |
|
293/530 |
530 |
800 |
160 |
|
294/530 |
530 |
920 |
236 |
|
292/560 |
560 |
750 |
115 |
|
294/560 |
560 |
980 |
250 |
|
292/600 |
600 |
800 |
122 |
|
293/600 |
600 |
900 |
180 |
|
294/600 |
600 |
1030 |
258 |
|
292/630 |
630 |
850 |
132 |
|
293/630 |
630 |
950 |
190 |
|
294/630 |
630 |
1090 |
280 |
|
292/670 |
670 |
900 |
140 |
|
294/670 |
670 |
1150 |
290 |
|
293/710 |
710 |
1060 |
212 |
|
294/710 |
710 |
1220 |
308 |
|
292/750 |
750 |
1000 |
150 |
|
293/750 |
750 |
1120 |
224 |
|
294/750 |
750 |
1280 |
315 |
|
292/800 |
800 |
1060 |
155 |
|
293/800 |
800 |
1180 |
230 |
|
294/800 |
800 |
1360 |
335 |
|
292/850 |
850 |
1120 |
160 |
|
294/850 |
850 |
1440 |
354 |
|
294/900 |
900 |
1520 |
372 |
تتعلق بالتصميم الداخلي
· ه: التصميم المحسّن. يعني هذا التصميم عادة زيادة في عدد عناصر التدحرج ، أو تحسين أحجامها ، أو تحسين بنية القفص ، وبالتالي تعزيز قدرة حمل المحمل. على سبيل المثال ، تتميز بعض محامل الأسطوانة الأسطوانية المفردة من SKF مع اللاحقة "E" بتصميم هندسة داخلية محسّنة وتصميم قفص ، مما يؤدي إلى أحمال عالية التصنيف.
· م: تصميم محسّن مع قفص نحاسي. بالمقارنة مع الأقفاص العادية ، فإن القفص النحاسي المُشترك لديه قوة أفضل وارتداء ، مما يجعله مناسبًا لظروف العمل الأكثر تطلبًا.
· MA: يستخدم قفص النحاس المُشترك في الخاتم الخارجي. هذا النوع من القفص يمكن أن يوفر تزييت جيد وأداء تبديد الحرارة. وفي الوقت نفسه ، يضمن التوجيه الخارجي - استقرار القفص أثناء دوران السرعة العالية.
تتعلق بفئة التسامح
p0: فئة التسامح الطبيعي. هذه هي فئة التحمل الأكثر شيوعًا ، وهي مناسبة لمعظم التطبيقات الصناعية العامة.
p6: فئة التسامح أكثر صرامة من P0. ينطبق على المواقف التي يلزم فيها مستوى معين من الدقة الدورانية ، مثل محاور التغذية لأدوات الآلة.
p5: دقة أعلى من P6. يتم استخدامه بشكل شائع في الأعمدة الرئيسية للأدوات ذات الدقة العالية ، ومعدات الطيران ، وغيرها من الحقول ذات المتطلبات الدقيقة العالية للغاية.
المتعلقة بالتخليص
· C1: أصغر من الخلوص الطبيعي. إنه مناسب للحالات التي يلزم فيها التحكم الصارم في عمليات النزوح المحوري والشعاعي ، مثل الأعمدة الرئيسية لأدوات الآلة الدقيقة.
· C2: التخليص أصغر من الخلوص الطبيعي ولكنه أكبر من C1. يتم استخدامه عند الحاجة إلى مستوى معين من التحكم في الخلوص ولكن ليس صارمًا.
CN: الخلوص الطبيعي. إنها فئة التخليص الأكثر شيوعًا ، وهي مناسبة لمعظم التطبيقات الصناعية العامة.
· C3: التخليص أكبر من الخلوص الطبيعي. غالبًا ما يتم استخدامه في بيئات درجة الحرارة العالية أو عندما يكون التداخل الذي يتناسب بين العمود والسكن الحامل كبيرًا نسبيًا ، للتعويض عن الانخفاض في الخلوص الناجم عن التغيرات في درجة الحرارة أو الملاءمة.
C4: التخليص أكبر من C3. إنه مناسب لبيئات درجة الحرارة العالية أو نوبات التداخل الأكبر.
· C5: أكبر خلوص. يتم استخدامه بشكل عام في ظروف عمل خاصة مع ارتفاع درجة الحرارة أو السرعة العالية أو التداخل الكبير.
صناعة المعادن:في المعدات المعدنية ، مثل لفائف النسخ الاحتياطي ولفائف العمل من مطاحن المتداول الكبيرة ، وكذلك أجهزة التذبذب في القالب في آلات الصب المستمرة ، غالبًا ما تستخدم محامل الأسطوانة الكروية. أثناء تشغيل هذه المعدات ، سيتم إنشاء القوى المحورية والشعاعية الكبيرة. يمكن أن تصمد محامل أسطوانة الدفع الكروية على تحمل هذه الأحمال وضمان التشغيل المستقر للمعدات.
آلات التعدين:على سبيل المثال ، في معدات آلات التعدين مثل الكسارات ومطاحن الكرات ، تحتاج مهاوي الإرسال إلى تحمل أحمال محورية وشعاعية كبيرة أثناء التشغيل. يمكن أن توفر محامل أسطوانة الدفع الكروية دعمًا موثوقًا لأعمدة النقل لهذه المعدات ، والتكيف مع ظروف العمل المختلفة ، وتحسين كفاءة العمل وعمر الخدمة للمعدات.
صناعة البتروكيماويات:في بعض المعدات الدوارة الكبيرة في صناعة البتروكيماويات ، مثل الضواغط والمضخات ، يتم أيضًا استخدام محامل أسطوانة الدفع الكروية على نطاق واسع. أثناء تشغيل هذه المعدات ، بسبب عوامل مثل الضغط المتوسط ووزن الدوار ، سيتم إنشاء القوى المحورية والشعاعية الكبيرة. يمكن أن تلبي محامل أسطوانة الدفع الكروية متطلبات هذه المعدات لقدرة تحمل وموثوقية المحامل.
توليد طاقة الرياح:عادةً ما تستخدم محامل العمود الرئيسية لمجموعات مولد توربينات الرياح محامل أسطوانة الدفع الكروية. نظرًا لأن دبوسات توربينات الرياح تتأثر بقوى مختلفة مثل الدفع المحوري للرياح والجاذبية أثناء التشغيل ، فإن محامل الأسطوانة الكروية يمكن أن تتحمل هذه الأحمال بشكل فعال والتكيف مع ميل وتشوه العمود الرئيسي في ظل ظروف عمل مختلفة ، مما يضمن العملية المستقرة لتوربينات الرياح.
