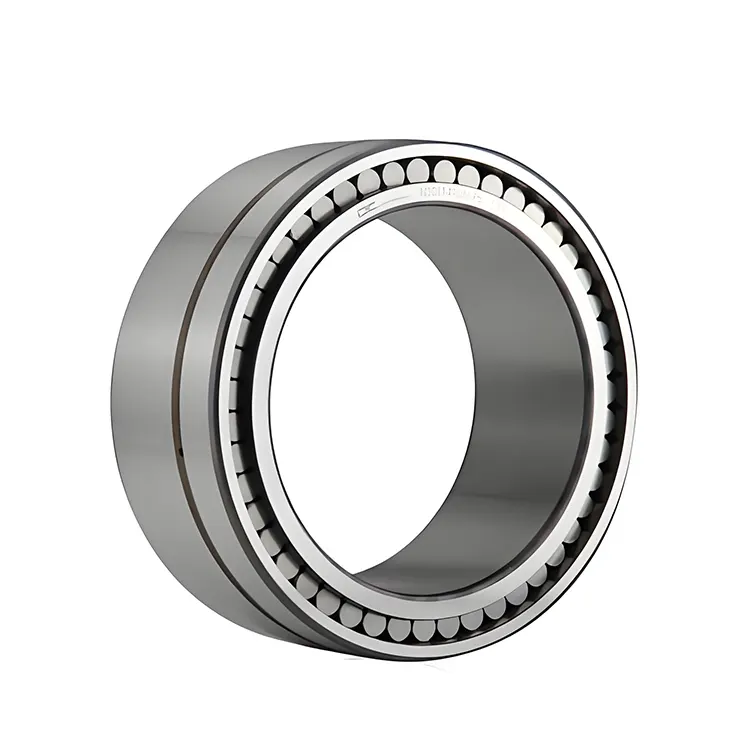

محمل أسطواني أسطواني كامل

شركة Komel Bearing Co. ، Ltd هي الشركة المصنعة والمورد الكامل الأسطواني الكامل. لقد تم تخصيصنا في الحمل المودعة لسنوات عديدة. منتجاتنا تتمتع بميزة سعر جيد وقمنا بتصدير محاملنا إلى العديد من الأسواق. نتطلع إلى أن تصبح شريكك على المدى الطويل في الصين.

إرسال استفسار

وصف المنتج

لا تحتوي محامل أسطوانة أسطوانية كاملة على الجودة الكاملة على هيكل دعم ولكن تمتلئ بمحامل أسطواني بين الحلقات الداخلية والخارجية. يزيد هذا التصميم من عدد البكرات في المحمل ، مما يزيد من منطقة التلامس بين المحمل وسباق السباق. لا يوجد إطار دعم لملء المساحة ، ويتم ترتيب العجلات بالقرب من بعضها البعض ، والوزن الشعاعي على الناقل أصغر. هذا يمكن أن يوفر قدرة أكبر على توفير الوزن في مساحة أصغر. هذه المحامل لها خصائص ذات الوزن العالي ، والقوة العالية ، والبنية المدمجة ، وسرعة الدوران المنخفضة. تستخدم الكراسي المتحركة الأسطوانية ذات الخدمات الكاملة في شركتنا على نطاق واسع في الآلات الثقيلة ورفع المعدات والنقل والمركبات الصناعية والآلات الثقيلة سريعة الحركة.

المعلمة (المواصفات)

رقم النموذج	قطر داخلي	القطر الخارجي	عرض
NCF 2920	100	140	24
NCF 3020	100	150	37
NCF 3024	120	180	46
NCF 2926	130	180	30
NCF 3026	130	200	52
NCF 2928	140	190	30
NCF 3028	140	210	53
NCF 2930	150	210	36
NCF 3030	150	225	56
NCF 2932	160	220	36
NCF 3032	160	260	60
NCF 2934	170	230	36
NCF 3034	170	260	67
NCF 2936	180	250	42
NCF 3036	180	280	74
NCF 2938	190	260	42
NCF 3038	190	290	75
NCF 1840	200	250	24
NCF 2940	200	280	48
NCF 3040	200	310	82
NCF 1844	220	270	24
NCF 2944	220	300	48
NCF 3044	220	340	90
NCF 1848	240	300	28
NCF 2948	240	320	48
NCF 3048	240	360	92
NCF 1852	260	320	28
NCF 2952	260	360	60
NCF 3052	260	400	104
NCF 1856	280	350	33
NCF 2956	280	380	60
NCF 3056	280	420	106
NCF 1860	300	380	38
NCF 4860	300	380	80
NCF 2960	300	420	72
NCF 3060	300	460	118
NCF 1864	320	400	38
NCF 2964	320	440	72
NCF 3064	320	480	121
NCF 1868	320	440	38
NCF 2968	340	460	72
NCF 3068	340	520	133
NCF 1872	360	440	38
NCF 2972	360	480	72
NCF 3072	360	540	134
NCF 1876	380	480	46
NCF 2976	380	520	82
NCF 3076	380	560	135
NCF 1880	400	500	46
NCF 2980	400	540	82
NCF 3080	400	600	148
NCF 1888	440	540	46
NCF 2988	440	600	95
NCF 3088	440	650	157
NCF 1892	460	580	56
NCF 2992	460	620	95
NCF 3092	460	680	163
NCF 1896	480	600	72
NCF 2996	480	650	100
NCF 3096	480	700	165
NCF 18/500	500	620	56
NCF 28/500	500	620	72
NCF 29/500	500	670	100
NCF 30/500	500	720	167
NCF 18/530	530	650	56
NCF 28/530	530	650	72
NCF 29/530	530	710	106
NCF 30/530	530	780	185
NCF 18/560	560	680	56
NCF 28/560	560	680	72
NCF 29/560	560	750	112
NCF 30/560	560	820	195
NCF 18/600	600	730	60
NCF 29/600	600	800	118
NCF 18/630	630	780	69
NCF 29/630	630	850	128
NCF 18/670	670	820	69
NCF 28/670	670	820	88
NCF 29/670	670	900	136
NCF 29/710	610	950	140
NCF 18/750	750	920	78
NCF 28/750	750	920	100
NCF 29/750	750	1000	145
NCF 18/800	800	980	82
NCF 28/800	800	980	106
NCF 29/800	800	1060	150
NCF 29/850	850	1120	155
NCF 29/900	900	1180	165
NCF 29/950	950	1250	175
NCF 29/1000	1000	1320	185
NCF 18/1120	1120	1360	106
NCF 18/1400	1400	1700	132

اللواحق

تتعلق بالتصميم الداخلي

· ه: التصميم المحسّن. يعني هذا التصميم عادة زيادة في عدد عناصر التدحرج ، أو تحسين أحجامها ، أو تحسين بنية القفص ، وبالتالي تعزيز قدرة حمل المحمل. على سبيل المثال ، تتميز بعض محامل الأسطوانة الأسطوانية المفردة من SKF مع اللاحقة "E" بتصميم هندسة داخلية محسّنة وتصميم قفص ، مما يؤدي إلى أحمال عالية التصنيف.

· م: تصميم محسّن مع قفص نحاسي. بالمقارنة مع الأقفاص العادية ، فإن القفص النحاسي المُشترك لديه قوة أفضل وارتداء ، مما يجعله مناسبًا لظروف العمل الأكثر تطلبًا.

· MA: يستخدم قفص النحاس المُشترك في الخاتم الخارجي. هذا النوع من القفص يمكن أن يوفر تزييت جيد وأداء تبديد الحرارة. وفي الوقت نفسه ، يضمن التوجيه الخارجي - استقرار القفص أثناء دوران السرعة العالية.

تتعلق بفئة التسامح

p0: فئة التسامح الطبيعي. هذه هي فئة التحمل الأكثر شيوعًا ، وهي مناسبة لمعظم التطبيقات الصناعية العامة.

p6: فئة التسامح أكثر صرامة من P0. ينطبق على المواقف التي يلزم فيها مستوى معين من الدقة الدورانية ، مثل محاور التغذية لأدوات الآلة.

p5: دقة أعلى من P6. يتم استخدامه بشكل شائع في الأعمدة الرئيسية للأدوات ذات الدقة العالية ، ومعدات الطيران ، وغيرها من الحقول ذات المتطلبات الدقيقة العالية للغاية.

المتعلقة بالتخليص

· C1: أصغر من الخلوص الطبيعي. إنه مناسب للحالات التي يلزم فيها التحكم الصارم في عمليات النزوح المحوري والشعاعي ، مثل الأعمدة الرئيسية لأدوات الآلة الدقيقة.

· C2: التخليص أصغر من الخلوص الطبيعي ولكنه أكبر من C1. يتم استخدامه عند الحاجة إلى مستوى معين من التحكم في الخلوص ولكن ليس صارمًا.

CN: الخلوص الطبيعي. إنها فئة التخليص الأكثر شيوعًا ، وهي مناسبة لمعظم التطبيقات الصناعية العامة.

· C3: التخليص أكبر من الخلوص الطبيعي. غالبًا ما يتم استخدامه في بيئات درجة الحرارة العالية أو عندما يكون التداخل الذي يتناسب بين العمود والسكن الحامل كبيرًا نسبيًا ، للتعويض عن الانخفاض في الخلوص الناجم عن التغيرات في درجة الحرارة أو الملاءمة.

C4: التخليص أكبر من C3. إنه مناسب لبيئات درجة الحرارة العالية أو نوبات التداخل الأكبر.

· C5: أكبر خلوص. يتم استخدامه بشكل عام في ظروف عمل خاصة مع ارتفاع درجة الحرارة أو السرعة العالية أو التداخل الكبير.

طلب

صناعة الأدوات الآلية:يستخدم عادة في مهاوي أدوات الآلة الرئيسية. يمكن أن تصمد أمام قوى القطع الشعاعية أثناء عملية تصنيع أدوات الماكينة ، مما يضمن دقة الاستقرار والاستقرار في العمود الرئيسي ، وبالتالي تحسين دقة الآلات وجودة السطح.

صناعة السيارات:في المحركات الكهربائية ، يتم استخدام محامل الأسطوانة الأسطوانية أحادية الصف لدعم الدوار ، وتحمل وزن الدوار والقوى الشعاعية المتولدة أثناء التشغيل لضمان التشغيل الطبيعي للمحرك.

المعدات المعدنية:على سبيل المثال ، يمكن لفة لفة العمل والنسخ الاحتياطي محامل المطاحن المتداول الصمود تحمل الأحمال الشعاعية الضخمة أثناء عملية التدحرج ، مما يضمن التشغيل المستقر للفة ودقة المتداول.

آلات التعدين: في المعدات مثل الكسارات ومطاحن الكرة ، يتم استخدام محامل الأسطوانة الأسطوانية أحادية الصف لدعم المكونات الشاقة ، وتحمل التأثيرات والأحمال الناتجة أثناء سحق وخامات.

الكلمات الساخنة: محمل أسطواني أسطواني كامل
