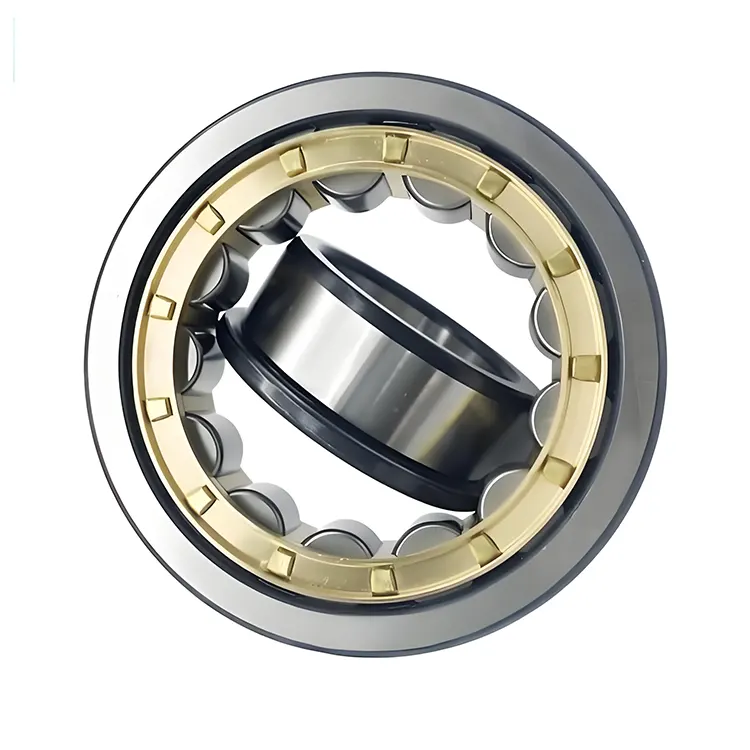

تتكون وحدة محول الأسطوانة الأسطوانية ذات الجودة العالية ذات الجودة المفردة التي تصنعها Komel من حلقة داخلية ، وحلقة خارجية ، وأسطوانة أسطوانية وقفص. تحتوي كل من الحلقات الداخلية والخارجية على مسارات سباق ، وتقع الأسطوانة الدائرية في منتصف مسار السباق. تتمثل وظيفة الآلية في عزل اللفات طوال الوقت ، ومنع اللفات من الفرك ضد بعضها البعض ومن الإجهاد ، وضمان التشغيل الطبيعي والسلس. ترتبط بكرات أسطواني مباشرة بالمسار السباق ، مما يسمح للمحمل بتحمل الأحمال الشعاعية العالية. هناك أنماط مختلفة. عادةً ما لا تحتوي بعض الأنواع على ضلوع على الحلقات الداخلية أو الخارجية ، وبعض الأنواع لها ضلع واحد على كل من الحلقات الداخلية والخارجية ، وبعض الأنواع لها أضلاعان على كل من الحلقات الداخلية والخارجية ، وما إلى ذلك. تحتوي هذه المحامل على سعة حمولة شعاعية عالية ، وعزم دوران حرجة منخفضة ، وسرعة دورانية عالية ، وسهلة التثبيت والإزالة ، وتستخدم على نطاق واسع في تصنيع أدوات الآلات ، والسيارات ، والفولاذ ، والتعدين في العديد من الصناعات.
رقم النموذج |
قطر داخلي |
القطر الخارجي |
عرض |
ليس 202 |
15 |
35 |
11 |
نيوجيرسي 202 |
15 |
35 |
11 |
نيوجيرسي 203 |
17 |
40 |
12 |
ليس 203 |
17 |
40 |
12 |
ليس 2203 |
17 |
40 |
16 |
ليس 303 |
17 |
47 |
14 |
NUP 2203 |
17 |
40 |
16 |
نيوجيرسي 204 |
20 |
47 |
14 |
NJ 2204 |
20 |
47 |
18 |
NJ 2304 |
20 |
52 |
11 |
NJ 304 |
20 |
52 |
15 |
ليس 204 |
20 |
47 |
14 |
ليس 2204 |
20 |
47 |
18 |
ليس 2304 |
20 |
52 |
11 |
ليس 304 |
20 |
52 |
15 |
NUP 204 |
20 |
47 |
14 |
NUP 2204 |
20 |
47 |
18 |
NUP 304 |
20 |
52 |
15 |
NUP 2304 |
20 |
52 |
21 |
ن 205 |
25 |
52 |
15 |
ن 305 |
25 |
62 |
17 |
نيوجيرسي 205 |
25 |
52 |
15 |
NJ 2205 |
25 |
52 |
18 |
NJ 305 |
25 |
62 |
17 |
NJ 2305 |
25 |
62 |
24 |
ليس 1005 |
25 |
47 |
12 |
ليس 205 |
25 |
52 |
15 |
ليس 2205 |
25 |
52 |
18 |
ليس 305 |
25 |
62 |
17 |
ليس 2305 |
25 |
62 |
24 |
لا 405 |
25 |
80 |
24 |
NUP 205 |
25 |
52 |
15 |
NUP 2205 |
25 |
52 |
18 |
NUP 2305 |
25 |
62 |
24 |
NUP 305 |
25 |
62 |
17 |
NUP 405 |
25 |
80 |
24 |
ن 206 |
30 |
62 |
16 |
ن 306 |
30 |
72 |
19 |
ن 2306 |
30 |
72 |
27 |
NJ 206 |
30 |
62 |
16 |
NJ 2206 |
30 |
62 |
20 |
NJ 306 |
30 |
72 |
19 |
NJ 2306 |
30 |
72 |
27 |
NJ 406 |
30 |
90 |
23 |
ليس 206 |
30 |
62 |
16 |
ليس 2206 |
30 |
62 |
20 |
ليس 306 |
30 |
72 |
19 |
لا 406 |
30 |
90 |
23 |
ليس 2306 |
30 |
72 |
27 |
NUP 206 |
30 |
62 |
16 |
NUP 2206 |
30 |
62 |
20 |
NUP 306 |
30 |
72 |
19 |
NUP 2306 |
30 |
72 |
27 |
ن 207 |
35 |
72 |
17 |
ن 307 |
35 |
80 |
21 |
نيوجيرسي 207 |
35 |
72 |
17 |
NJ 2207 |
35 |
72 |
23 |
NJ 307 |
35 |
80 |
27 |
NJ 2307 |
35 |
80 |
31 |
NJ 407 |
35 |
100 |
25 |
ليس 1007 |
35 |
62 |
14 |
ليس 207 |
35 |
72 |
17 |
ليس 2207 |
35 |
72 |
23 |
ليس 307 |
35 |
80 |
21 |
ليس 2307 |
35 |
80 |
31 |
لا 407 |
35 |
100 |
25 |
NUP 207 |
35 |
70 |
27 |
NUP 2207 |
35 |
72 |
23 |
NUP 307 |
35 |
80 |
21 |
NUP 2307 |
35 |
80 |
31 |
ن 208 |
40 |
80 |
18 |
ن 308 |
40 |
90 |
23 |
ن 408 |
40 |
110 |
27 |
NJ 208 |
40 |
80 |
18 |
NJ 2208 |
40 |
80 |
23 |
NJ 308 |
40 |
90 |
23 |
NJ 2308 |
40 |
90 |
33 |
NJ 408 |
40 |
110 |
27 |
ليس 1008 |
40 |
68 |
15 |
ليس 208 |
40 |
80 |
18 |
ليس 2208 |
40 |
80 |
23 |
ليس 308 |
40 |
90 |
23 |
ليس 2308 |
40 |
90 |
33 |
لا 408 |
40 |
110 |
27 |
NUP 208 |
40 |
80 |
18 |
NUP 2208 |
40 |
80 |
23 |
NUP 308 |
40 |
90 |
23 |
NUP 2308 |
40 |
90 |
33 |
NUP 408 |
40 |
110 |
27 |
ن 209 |
45 |
85 |
19 |
ن 309 |
45 |
100 |
25 |
ن 409 |
45 |
120 |
29 |
نيوجيرسي 209 |
45 |
85 |
19 |
NJ 2209 |
45 |
85 |
23 |
NJ 309 |
45 |
100 |
25 |
NJ 2309 |
45 |
100 |
36 |
NJ 409 |
45 |
120 |
29 |
ليس 1009 |
45 |
75 |
16 |
ليس 209 |
45 |
85 |
19 |
رقم 2209 |
45 |
85 |
23 |
ليس 309 |
45 |
100 |
25 |
ليس 2309 |
45 |
100 |
36 |
لا 409 |
45 |
120 |
29 |
NUP 209 |
45 |
85 |
19 |
NUP 2209 |
45 |
85 |
23 |
NUP 309 |
45 |
100 |
25 |
NUP 2309 |
45 |
100 |
36 |
NUP 409 |
45 |
120 |
29 |
ن 210 |
50 |
90 |
20 |
ن 310 |
50 |
110 |
27 |
ن 410 |
50 |
130 |
31 |
نيوجيرسي 210 |
50 |
90 |
20 |
NJ 2210 |
50 |
90 |
23 |
NJ 310 |
50 |
110 |
27 |
NJ 2310 |
50 |
110 |
40 |
NJ 410 |
50 |
130 |
31 |
ليس 1010 |
50 |
80 |
16 |
ليس 210 |
50 |
90 |
20 |
لا 2210 |
50 |
90 |
23 |
ليس 310 |
50 |
110 |
40 |
ليس 410 |
50 |
130 |
31 |
NUP 210 |
50 |
90 |
20 |
NUP 2210 |
50 |
90 |
23 |
nup 310 |
50 |
110 |
27 |
NUP 2310 |
50 |
110 |
40 |
ن 211 |
55 |
100 |
21 |
ن 311 |
55 |
120 |
29 |
ن 411 |
55 |
140 |
33 |
NJ 211 |
55 |
100 |
21 |
NJ 2211 |
55 |
100 |
25 |
نيوجيرسي 311 |
55 |
120 |
29 |
NJ 2311 |
55 |
120 |
43 |
NJ 411 |
55 |
140 |
43 |
لا 1011 |
55 |
90 |
18 |
لا 211 |
55 |
100 |
21 |
لا 2211 |
55 |
100 |
25 |
لا 2311 |
55 |
120 |
43 |
لا 311 |
55 |
120 |
29 |
لا 411 |
55 |
140 |
33 |
NUP 211 |
55 |
100 |
21 |
NUP 2211 |
55 |
100 |
25 |
NUP 311 |
55 |
120 |
29 |
NUP 2311 |
55 |
120 |
43 |
NUP 411 |
55 |
140 |
33 |
ن 212 |
60 |
110 |
22 |
ن 312 |
60 |
130 |
31 |
ن 2312 |
60 |
130 |
46 |
NJ 212 |
60 |
110 |
22 |
NJ 2212 |
60 |
110 |
28 |
نيوجيرسي 312 |
60 |
130 |
31 |
NJ 2312 |
60 |
130 |
46 |
NJ 412 |
60 |
150 |
35 |
لا 1012 |
60 |
95 |
18 |
لا 212 |
60 |
110 |
22 |
لا 2212 |
60 |
110 |
28 |
ليس 312 |
60 |
130 |
31 |
لا 2312 |
60 |
130 |
46 |
لا 412 |
60 |
150 |
35 |
NUP 212 |
60 |
110 |
22 |
NUP 2212 |
60 |
110 |
28 |
NUP 312 |
60 |
130 |
31 |
NUP 2312 |
60 |
130 |
46 |
NUP 412 |
60 |
150 |
35 |
ن 213 |
65 |
140 |
23 |
ن 313 |
65 |
140 |
33 |
NJ 213 |
65 |
120 |
23 |
NJ 2213 |
65 |
120 |
31 |
نيوجيرسي 313 |
65 |
140 |
33 |
NJ 2313 |
65 |
140 |
48 |
NJ 413 |
65 |
160 |
37 |
ليس 1013 |
65 |
100 |
18 |
لا 213 |
65 |
120 |
23 |
لا 2213 |
65 |
120 |
31 |
ليس 313 |
65 |
140 |
33 |
رقم 2313 |
65 |
140 |
48 |
رقم 413 |
65 |
160 |
37 |
NUP 213 |
65 |
120 |
23 |
NUP 2213 |
65 |
120 |
31 |
ليس 313 |
65 |
140 |
33 |
رقم 2313 |
65 |
140 |
48 |
رقم 413 |
65 |
160 |
37 |
NUP 213 |
65 |
120 |
23 |
NUP 2213 |
65 |
120 |
31 |
NUP 313 |
65 |
140 |
33 |
NUP 2313 |
65 |
140 |
48 |
NUP 413 |
65 |
160 |
37 |
· ه: التصميم المحسّن. يعني هذا التصميم عادة زيادة في عدد عناصر التدحرج ، أو تحسين أحجامها ، أو تحسين بنية القفص ، وبالتالي تعزيز قدرة حمل المحمل. على سبيل المثال ، تتميز بعض محامل الأسطوانة الأسطوانية المفردة من SKF مع اللاحقة "E" بتصميم هندسة داخلية محسّنة وتصميم قفص ، مما يؤدي إلى أحمال عالية التصنيف.
· م: تصميم محسّن مع قفص نحاسي. بالمقارنة مع الأقفاص العادية ، فإن القفص النحاسي المُشترك لديه قوة أفضل وارتداء ، مما يجعله مناسبًا لظروف العمل الأكثر تطلبًا.
· MA: يستخدم قفص النحاس المُشترك في الخاتم الخارجي. هذا النوع من القفص يمكن أن يوفر تزييت جيد وأداء تبديد الحرارة. وفي الوقت نفسه ، يضمن التوجيه الخارجي - استقرار القفص أثناء دوران السرعة العالية.
p0: فئة التسامح الطبيعي. هذه هي فئة التحمل الأكثر شيوعًا ، وهي مناسبة لمعظم التطبيقات الصناعية العامة.
p6: فئة التسامح أكثر صرامة من P0. ينطبق على المواقف التي يلزم فيها مستوى معين من الدقة الدورانية ، مثل محاور التغذية لأدوات الآلة.
p5: دقة أعلى من P6. يتم استخدامه بشكل شائع في الأعمدة الرئيسية للأدوات ذات الدقة العالية ، ومعدات الفضاء ، وغيرها من الحقول ذات المتطلبات الدقيقة العالية للغاية.
· C1: أصغر من الخلوص الطبيعي. إنه مناسب للحالات التي يلزم فيها التحكم الصارم في عمليات النزوح المحوري والشعاعي ، مثل الأعمدة الرئيسية لأدوات الآلة الدقيقة.
· C2: التخليص أصغر من الخلوص الطبيعي ولكنه أكبر من C1. يتم استخدامه عند الحاجة إلى مستوى معين من التحكم في الخلوص ولكن ليس صارمًا.
CN: الخلوص الطبيعي. إنها فئة التخليص الأكثر شيوعًا ، وهي مناسبة لمعظم التطبيقات الصناعية العامة.
· C3: التخليص أكبر من الخلوص الطبيعي. غالبًا ما يتم استخدامه في بيئات درجة الحرارة العالية أو عندما يكون التداخل الذي يتناسب بين العمود والسكن الحامل كبيرًا نسبيًا ، للتعويض عن الانخفاض في الخلوص الناجم عن التغيرات في درجة الحرارة أو الملاءمة.
C4: التخليص أكبر من C3. إنه مناسب لبيئات درجة الحرارة العالية أو نوبات التداخل الأكبر.
· C5: أكبر خلوص. يتم استخدامه بشكل عام في ظروف عمل خاصة مع ارتفاع درجة الحرارة أو السرعة العالية أو التداخل الكبير.
صناعة الأدوات الآلية:يستخدم عادة في مهاوي أدوات الآلة الرئيسية. يمكن أن تصمد أمام قوى القطع الشعاعية أثناء عملية تصنيع أدوات الماكينة ، مما يضمن دقة الاستقرار والاستقرار في العمود الرئيسي ، وبالتالي تحسين دقة الآلات وجودة السطح.
صناعة السيارات:في المحركات الكهربائية ، يتم استخدام محامل الأسطوانة الأسطوانية أحادية الصف لدعم الدوار ، وتحمل وزن الدوار والقوى الشعاعية المتولدة أثناء التشغيل لضمان التشغيل الطبيعي للمحرك.
المعدات المعدنية:على سبيل المثال ، يمكن لفة لفة العمل والنسخ الاحتياطي محامل المطاحن المتداول الصمود تحمل الأحمال الشعاعية الضخمة أثناء عملية التدحرج ، مما يضمن التشغيل المستقر للفة ودقة المتداول.
آلات التعدين: في المعدات مثل الكسارات ومطاحن الكرة ، يتم استخدام محامل الأسطوانة الأسطوانية أحادية الصف لدعم المكونات الشاقة ، وتحمل التأثيرات والأحمال الناتجة أثناء سحق وخامات.
