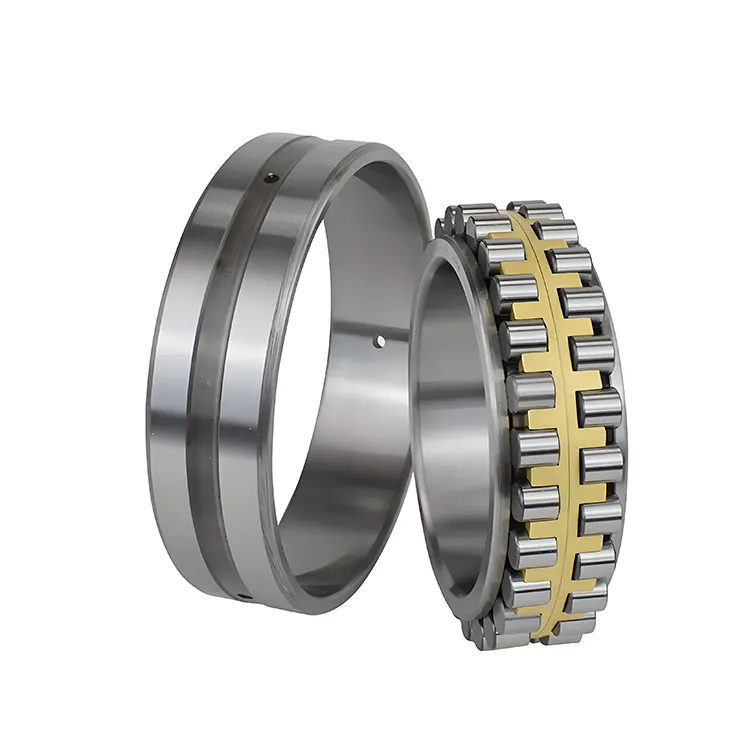

محمل الأسطوانة الأسطوانية المزدوجة

شركة Komel Bearing Co. ، Ltd هي الشركة الرائدة في الأسطوانة الأسطوانية المصنعة والمورد في الصين. لقد تم تخصيصنا في الحمل المودعة لسنوات عديدة. منتجاتنا تتمتع بميزة سعر جيد وقمنا بتصدير محاملنا إلى العديد من الأسواق. نتطلع إلى أن تصبح شريكك على المدى الطويل في الصين.

إرسال استفسار

وصف المنتج

تتكون محامل الأسطوانة الأسطوانية ذات الجودة المزدوجة عالية الجودة من Komel المصنعة من Komel من حلقة داخلية ، وصفين من الحلقات الخارجية والسكن. كل من الحلقات الداخلية والخارجية لها أجرة مضمار ، مع حلقتين أسطوانيتين واضحة بين السباق. تتمثل وظيفة البلاستيك في الحفاظ على مسافة موحدة بين البكرات ، ومنع الاحتكاك والتصادم بين البكرات ، وضمان التشغيل الطبيعي للمحمل. هذه المواد اللاصقة لها خصائص مثل الوزن الجزيئي العالي ، وانخفاض اللزوجة ، والخصوصية العالية ، والتحكم العالي في السرعة الدورانية ، وخصائص الاختراق السهلة وخصائص التحرير. تستخدم آلة حمل الأسطوانة الأسطوانية المزدوجة لشركتنا على نطاق واسع في صناعة أدوات الآلات ، صناعة السيارات ، المعدات المعدنية للصفائح ومعدات التعدين.

المعلمة (المواصفات)

رقم النموذج	قطر داخلي	القطر الخارجي	عرض
NN 3006	30	55	19
NN 3007	35	62	20
NN 3008	40	68	21
NN 3009	45	75	23
NN 3010	50	80	23
NN 3011	55	90	26
NN 3012	60	95	26
NN 3013	65	100	26
NN 3014	70	110	30
NN 3015	75	115	30
NN 3016	80	125	34
NN 3017	85	130	34
NN 3018	90	140	37
NN 3019	95	145	37
NN 3020	100	150	37
4920 ملح	100	140	40
NN 3021	105	160	41
4921 ملح	105	145	40
NN 3022	110	170	45
4922 ملح	110	150	40
NN 3024	120	180	46
4924 ملح	120	165	45
NN 3026	130	200	52
4926 ملح	130	180	50
NN 3028	140	210	53
4928 ملح	140	190	50
NN 3030	150	225	56
4930 ملح	150	210	60
3932 ملح	160	220	60
NN 3034	170	260	67
4934 ملح	170	230	60
NN 3036	180	280	74
4952 ملح	260	360	100
NN 3048	240	360	92
NN 3056	280	420	106
4960 ملح	300	420	118
4164 ملح	320	540	218
4964 ملح	320	440	118
4172 ملح	360	600	243
4972 ملح	360	480	118
NN 3076	380	560	135
4976 ملح	380	520	140
4992 ملح	460	620	160
49/500 ملح	500	670	170
49/530 ملح	530	710	180
49/30 ملح	630	850	218

اللواحق

تتعلق بالتصميم الداخلي

· ه: التصميم المحسّن. يعني هذا التصميم عادة زيادة في عدد عناصر التدحرج ، أو تحسين أحجامها ، أو تحسين بنية القفص ، وبالتالي تعزيز قدرة حمل المحمل. على سبيل المثال ، تتميز بعض محامل الأسطوانة الأسطوانية المفردة من SKF مع اللاحقة "E" بتصميم هندسة داخلية محسّنة وتصميم قفص ، مما يؤدي إلى أحمال عالية التصنيف.

· م: تصميم محسّن مع قفص نحاسي. بالمقارنة مع الأقفاص العادية ، فإن القفص النحاسي المُشترك لديه قوة أفضل وارتداء ، مما يجعله مناسبًا لظروف العمل الأكثر تطلبًا.

· MA: يستخدم قفص النحاس المُشترك في الخاتم الخارجي. هذا النوع من القفص يمكن أن يوفر تزييت جيد وأداء تبديد الحرارة. وفي الوقت نفسه ، يضمن التوجيه الخارجي - استقرار القفص أثناء دوران السرعة العالية.

تتعلق بفئة التسامح

p0: فئة التسامح الطبيعي. هذه هي فئة التحمل الأكثر شيوعًا ، وهي مناسبة لمعظم التطبيقات الصناعية العامة.

p6: فئة التسامح أكثر صرامة من P0. ينطبق على المواقف التي يلزم فيها مستوى معين من الدقة الدورانية ، مثل محاور التغذية لأدوات الآلة.

p5: دقة أعلى من P6. يتم استخدامه بشكل شائع في الأعمدة الرئيسية للأدوات ذات الدقة العالية ، ومعدات الطيران ، وغيرها من الحقول ذات المتطلبات الدقيقة العالية للغاية.

المتعلقة بالتخليص

· C1: أصغر من الخلوص الطبيعي. إنه مناسب للحالات التي يلزم فيها التحكم الصارم في عمليات النزوح المحوري والشعاعي ، مثل الأعمدة الرئيسية لأدوات الآلة الدقيقة.

· C2: التخليص أصغر من الخلوص الطبيعي ولكنه أكبر من C1. يتم استخدامه عند الحاجة إلى مستوى معين من التحكم في الخلوص ولكن ليس صارمًا.

CN: الخلوص الطبيعي. إنها فئة التخليص الأكثر شيوعًا ، وهي مناسبة لمعظم التطبيقات الصناعية العامة.

· C3: التخليص أكبر من الخلوص الطبيعي. غالبًا ما يتم استخدامه في بيئات درجة الحرارة العالية أو عندما يكون التداخل الذي يتناسب بين العمود والسكن الحامل كبيرًا نسبيًا ، للتعويض عن الانخفاض في الخلوص الناجم عن التغيرات في درجة الحرارة أو الملاءمة.

C4: التخليص أكبر من C3. إنه مناسب لبيئات درجة الحرارة العالية أو نوبات التداخل الأكبر.

· C5: أكبر خلوص. يتم استخدامه بشكل عام في ظروف عمل خاصة مع ارتفاع درجة الحرارة أو السرعة العالية أو التداخل الكبير.

طلب

صناعة الأدوات الآلية:يستخدم عادة في مهاوي أدوات الآلة الرئيسية. يمكن أن تصمد أمام قوى القطع الشعاعية أثناء عملية تصنيع أدوات الماكينة ، مما يضمن دقة الاستقرار والاستقرار في العمود الرئيسي ، وبالتالي تحسين دقة الآلات وجودة السطح.

صناعة السيارات:في المحركات الكهربائية ، يتم استخدام محامل الأسطوانة الأسطوانية أحادية الصف لدعم الدوار ، وتحمل وزن الدوار والقوى الشعاعية المتولدة أثناء التشغيل لضمان التشغيل الطبيعي للمحرك.

المعدات المعدنية:على سبيل المثال ، يمكن لفة لفة العمل والنسخ الاحتياطي محامل المطاحن المتداول الصمود تحمل الأحمال الشعاعية الضخمة أثناء عملية التدحرج ، مما يضمن التشغيل المستقر للفة ودقة المتداول.

آلات التعدين: في المعدات مثل الكسارات ومطاحن الكرة ، يتم استخدام محامل الأسطوانة الأسطوانية أحادية الصف لدعم المكونات الشاقة ، وتحمل التأثيرات والأحمال الناتجة أثناء سحق وخامات.

الكلمات الساخنة: محمل الأسطوانة الأسطوانية المزدوجة
